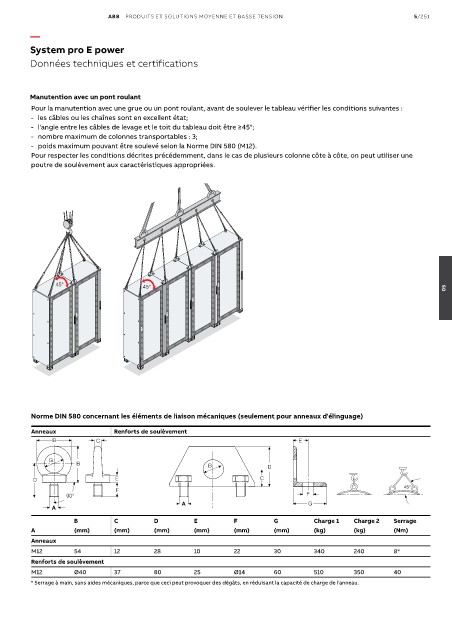

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/251

—
System pro E power

Données techniques et certifications

Manutention avec un pont roulant
Pour la manutention avec une grue ou un pont roulant, avant de soulever le tableau vérifier les conditions suivantes :
- les câbles ou les chaînes sont en excellent état;
- l'angle entre les câbles de levage et le toit du tableau doit être ≥45°;
- nombre maximum de colonnes transportables : 3;
- poids maximum pouvant être soulevé selon la Norme DIN 580 (M12).
Pour respecter les conditions décrites précédemment, dans le cas de plusieurs colonne côte à côte, on peut utiliser une
poutre de soulèvement aux caractéristiques appropriées.

45° 45° 05

Norme DIN 580 concernant les éléments de liaison mécaniques (seulement pour anneaux d'élinguage)
Anneaux Renforts de soulèvement

B C D E F G Charge 1 Charge 2 Serrage
A (mm) (mm) (mm) (mm) (mm) (mm) (kg) (kg) (Nm)
Anneaux
M12 54 12 28 10 22 30 340 240 8*
Renforts de soulèvement
M12 Ø40 37 80 25 Ø14 60 510 350 40
* Serrage à main, sans aides mécaniques, parce que ceci peut provoquer des dégâts, en réduisant la capacité de charge de l'anneau.
