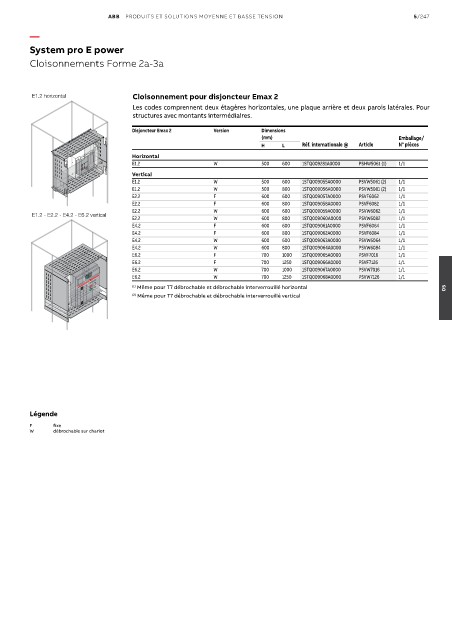

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/247

—
System pro E power

Cloisonnements Forme 2a-3a

E1.2 horizontal Cloisonnement pour disjoncteur Emax 2
Les codes comprennent deux étagères horizontales, une plaque arrière et deux parois latérales. Pour
structures avec montants intermédiaires.

Disjoncteur Emax 2 Version Dimensions
(mm) Emballage/
H L Réf. internationale @ Article N° pièces
Horizontal
E1.2 W 500 600 1STQ009281A0000 PSHW5061 (1) 1/1
Vertical
E1.2 W 500 600 1STQ009055A0000 PSVW5061 (2) 1/1
E1.2 W 500 800 1STQ009056A0000 PSVW5081 (2) 1/1
E2.2 F 600 600 1STQ009057A0000 PSVF6062 1/1
E2.2 F 600 800 1STQ009058A0000 PSVF6082 1/1
E2.2 W 600 600 1STQ009059A0000 PSVW6062 1/1
E1.2 - E2.2 - E4.2 - E6.2 vertical
E2.2 W 600 800 1STQ009060A0000 PSVW6082 1/1
E4.2 F 600 600 1STQ009061A0000 PSVF6064 1/1
E4.2 F 600 800 1STQ009062A0000 PSVF6084 1/1
E4.2 W 600 600 1STQ009063A0000 PSVW6064 1/1
E4.2 W 600 800 1STQ009064A0000 PSVW6084 1/1
E6.2 F 700 1000 1STQ009065A0000 PSVF7016 1/1
E6.2 F 700 1250 1STQ009066A0000 PSVF7126 1/1
E6.2 W 700 1000 1STQ009067A0000 PSVW7016 1/1
E6.2 W 700 1250 1STQ009068A0000 PSVW7126 1/1
(1) Même pour T7 débrochable et débrochable interverrouillé horizontal 05
(2) Même pour T7 débrochable et débrochable interverrouillé vertical

Légende

F fixe
W débrochable sur chariot
