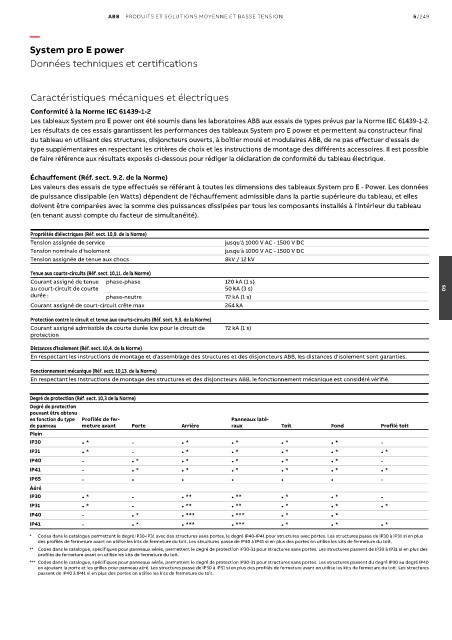

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 5/249

—
System pro E power

Données techniques et certifications

Caractéristiques mécaniques et électriques

Conformité à la Norme IEC 61439-1-2
Les tableaux System pro E power ont été soumis dans les laboratoires ABB aux essais de types prévus par la Norme IEC 61439-1-2.
Les résultats de ces essais garantissent les performances des tableaux System pro E power et permettent au constructeur final
du tableau en utilisant des structures, disjoncteurs ouverts, à boîtier moulé et modulaires ABB, de ne pas effectuer d'essais de
type supplémentaires en respectant les critères de choix et les instructions de montage des différents accessoires. Il est possible
de faire référence aux résultats exposés ci-dessous pour rédiger la déclaration de conformité du tableau électrique.

Échauffement (Réf. sect. 9.2. de la Norme)
Les valeurs des essais de type effectués se référant à toutes les dimensions des tableaux System pro E - Power. Les données
de puissance dissipable (en Watts) dépendent de l'échauffement admissible dans la partie supérieure du tableau, et elles
doivent être comparées avec la somme des puissances dissipées par tous les composants installés à l'intérieur du tableau
(en tenant aussi compte du facteur de simultanéité).

Propriétés diélectriques (Réf. sect. 10,9. de la Norme)
Tension assignée de service jusqu'à 1000 V AC - 1500 V DC
Tension nominale d'isolement jusqu'à 1000 V AC - 1500 V DC
Tension assignée de tenue aux chocs 8kV / 12 kV
Tenue aux courts-circuits (Réf. sect. 10,11. de la Norme)
Courant assigné de tenue phase-phase 120 kA (1 s)
au court-circuit de courte 50 kA (3 s) 05
durée : phase-neutre 72 kA (1 s)
Courant assigné de court-circuit crête max 264 kA
Protection contre le circuit et tenue aux courts-circuits (Réf. sect. 9,3. de la Norme)
Courant assigné admissible de courte durée Icw pour le circuit de 72 kA (1 s)
protection

Distances d'isolement (Réf. sect. 10,4. de la Norme)
En respectant les instructions de montage et d'assemblage des structures et des disjoncteurs ABB, les distances d'isolement sont garanties.
Fonctionnement mécanique (Réf. sect. 10,13. de la Norme)
En respectant les instructions de montage des structures et des disjoncteurs ABB, le fonctionnement mécanique est considéré vérifié.

Degré de protection (Réf. sect. 10,3 de la Norme)
Degré de protection
pouvant être obtenu
en fonction du type Profilés de fer- Panneaux laté-
de panneau meture avant Porte Arrière raux Toit Fond Profilé toit
Plein
IP30 • * - • * • * • * • * -
IP31 • * - • * • * • * • * • *
IP40 - • * • * • * • * • * -
IP41 - • * • * • * • * • * • *
IP65 - • • • • • -
Aéré
IP30 • * - • ** • ** • * • * -
IP31 • * - • ** • ** • * • * • *
IP40 - • * • *** • *** • * • *
IP41 - • * • *** • *** • * • * • *
* Codes dans le catalogue permettant le degré IP30-IP31 avec des structures sans portes, le degré IP40-IP41 pour structures avec portes. Les structures passe de IP30 à IP31 si en plus
des profilés de fermeture avant on utilise les kits de fermeture du toit. Les structures passe de IP40 à IP41 si en plus des portes on utilise les kits de fermeture du toit.
** Codes dans le catalogue, spécifiques pour panneaux aérés, permettent le degré de protection IP30-31 pour structures sans portes. Les structures passent de IP30 à IP31 si en plus des
profilés de fermeture avant on utilise les kits de fermeture du toit.
*** Codes dans le catalogue, spécifiques pour panneaux aérés, permettent le degré de protection IP30-31 pour structures sans portes. Les structures passent du degré IP30 au degré IP40
en ajoutant la porte et les grilles pour panneau aéré. Les structures passe de IP30 à IP31 si en plus des profilés de fermeture avant on utilise les kits de fermeture du toit. Les structures
passent de IP40 à IP41 si en plus des portes on utilise les kits de fermeture du toit.
