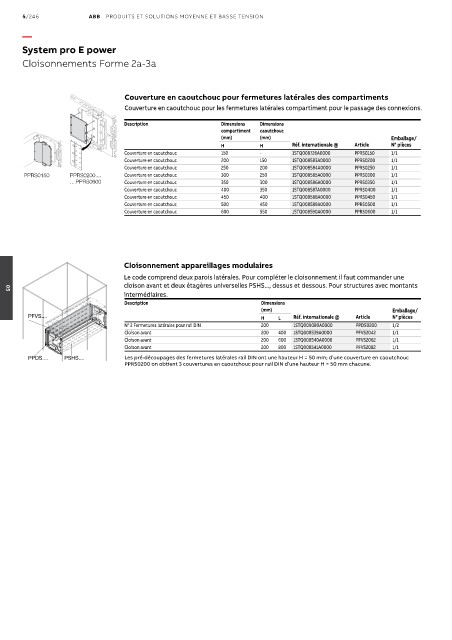

Page 924 - Les indispensables 2021

5/246 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
System pro E power

Cloisonnements Forme 2a-3a

Couverture en caoutchouc pour fermetures latérales des compartiments
Couverture en caoutchouc pour les fermetures latérales compartiment pour le passage des connexions.

Description Dimensions Dimensions
compartiment caoutchouc
(mm) (mm) Emballage/
H H Réf. internationale @ Article N° pièces
Couverture en caoutchouc 150 - 1STQ008726A0000 PPRS0150 1/1
Couverture en caoutchouc 200 150 1STQ008583A0000 PPRS0200 1/1
Couverture en caoutchouc 250 200 1STQ008584A0000 PPRS0250 1/1
PPRS0150 PPRS0200.... Couverture en caoutchouc 300 250 1STQ008585A0000 PPRS0300 1/1
....PPRS0600 Couverture en caoutchouc 350 300 1STQ008586A0000 PPRS0350 1/1
Couverture en caoutchouc 400 350 1STQ008587A0000 PPRS0400 1/1
Couverture en caoutchouc 450 400 1STQ008588A0000 PPRS0450 1/1
Couverture en caoutchouc 500 450 1STQ008589A0000 PPRS0500 1/1
Couverture en caoutchouc 600 550 1STQ008590A0000 PPRS0600 1/1

Cloisonnement appareillages modulaires
Le code comprend deux parois latérales. Pour compléter le cloisonnement il faut commander une
cloison avant et deux étagères universelles PSHS..., dessus et dessous. Pour structures avec montants
intermédiaires.
05
Description Dimensions
(mm) Emballage/
PFVS.... H L Réf. internationale @ Article N° pièces
N° 2 Fermetures latérales pour rail DIN 200 1STQ009080A0000 PPDS0200 1/2
Cloison avant 200 400 1STQ008539A0000 PFVS2042 1/1
Cloison avant 200 600 1STQ008540A0000 PFVS2062 1/1
Cloison avant 200 800 1STQ008541A0000 PFVS2082 1/1
PPDS.... PSHS.... Les pré-découpages des fermetures latérales rail DIN ont une hauteur H = 50 mm; d’une couverture en caoutchouc
PPRS0200 on obtient 3 couvertures en caoutchouc pour rail DIN d’une hauteur H = 50 mm chacune.
