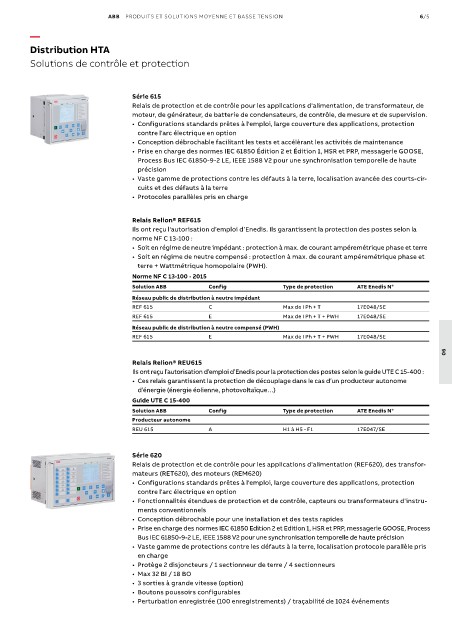

Page 935 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 6/5

—
Distribution HTA

Solutions de contrôle et protection

Série 615
Relais de protection et de contrôle pour les applications d'alimentation, de transformateur, de
moteur, de générateur, de batterie de condensateurs, de contrôle, de mesure et de supervision.
• Configurations standards prêtes à l'emploi, large couverture des applications, protection
contre l'arc électrique en option
• Conception débrochable facilitant les tests et accélèrant les activités de maintenance
• Prise en charge des normes IEC 61850 Édition 2 et Édition 1, HSR et PRP, messagerie GOOSE,
Process Bus IEC 61850-9-2 LE, IEEE 1588 V2 pour une synchronisation temporelle de haute
précision
• Vaste gamme de protections contre les défauts à la terre, localisation avancée des courts-cir-
cuits et des défauts à la terre
• Protocoles parallèles pris en charge

Relais Relion® REF615
Ils ont reçu l'autorisation d’emploi d’Enedis. Ils garantissent la protection des postes selon la
norme NF C 13-100 :
• Soit en régime de neutre impédant : protection à max. de courant ampéremétrique phase et terre
• Soit en régime de neutre compensé : protection à max. de courant ampéremétrique phase et
terre + Wattmétrique homopolaire (PWH).
Norme NF C 13-100 - 2015
Solution ABB Config Type de protection ATE Enedis N°
Réseau public de distribution à neutre impédant
REF 615 C Max de I Ph + T 17E048/SE
REF 615 E Max de I Ph + T + PWH 17E048/SE
Réseau public de distribution à neutre compensé (PWH)
REF 615 E Max de I Ph + T + PWH 17E048/SE
06
Relais Relion® REU615
Ils ont reçu l’autorisation d’emploi d’Enedis pour la protection des postes selon le guide UTE C 15-400 :
• Ces relais garantissent la protection de découplage dans le cas d’un producteur autonome
d’énergie (énergie éolienne, photovoltaïque…)
Guide UTE C 15-400
Solution ABB Config Type de protection ATE Enedis N°
Producteur autonome
REU 615 A H1 à H5 - F1 17E047/SE

Série 620
Relais de protection et de contrôle pour les applications d'alimentation (REF620), des transfor-
mateurs (RET620), des moteurs (REM620)
• Configurations standards prêtes à l'emploi, large couverture des applications, protection
contre l'arc électrique en option
• Fonctionnalités étendues de protection et de contrôle, capteurs ou transformateurs d'instru-
ments conventionnels
• Conception débrochable pour une installation et des tests rapides
• Prise en charge des normes IEC 61850 Edition 2 et Edition 1, HSR et PRP, messagerie GOOSE, Process
Bus IEC 61850-9-2 LE, IEEE 1588 V2 pour une synchronisation temporelle de haute précision
• Vaste gamme de protections contre les défauts à la terre, localisation protocole parallèle pris
en charge
• Protège 2 disjoncteurs / 1 sectionneur de terre / 4 sectionneurs
• Max 32 BI / 18 BO
• 3 sorties à grande vitesse (option)
• Boutons poussoirs configurables
• Perturbation enregistrée (100 enregistrements) / traçabilité de 1024 événements
