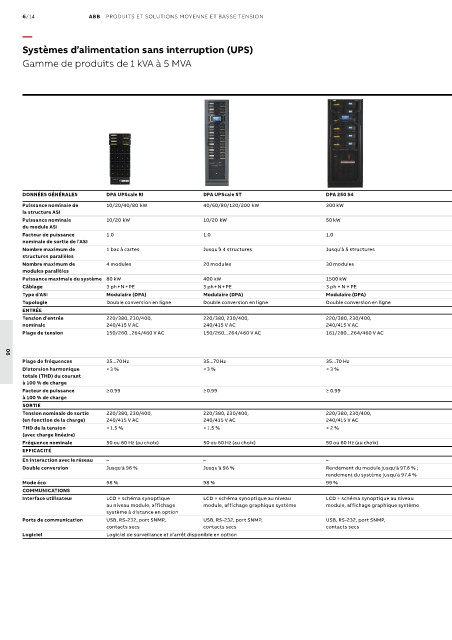

6/14 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Systèmes d’alimentation sans interruption (UPS)

Gamme de produits de 1 kVA à 5 MVA

DONNÉES GÉNÉRALES DPA UPScale RI DPA UPScale ST DPA 250 S4 Conceptpower DPA 500 PowerLine DPA CEI Série SG
Puissance nominale de 10/20/40/80 kW 40/60/80/120/200 kW 300 kW 500 kW 20...120 kVA (3 ph) ; 20...80 kVA (1 ph) 10...500 kVA
la structure ASI
Puissance nominale 10/20 kW 10/20 kW 50 kW 100 kW 20...40 kVA –
du module ASI
Facteur de puissance 1.0 1.0 1.0 1.0 1.0 0.9
nominale de sortie de l’ASI
Nombre maximum de 1 bac à cartes Jusqu’à 4 structures Jusqu’à 5 structures Jusqu’à 6 structures 2 (redondance) Jusqu’à 6 unités
structures parallèles
Nombre maximum de 4 modules 20 modules 30 modules 30 modules 6 –
modules parallèles
Puissance maximale du système 80 kW 400 kW 1500 kW 3000 kW 120 kVA 3000 kVA
Câblage 3 ph + N + PE 3 ph + N + PE 3 ph + N + PE 3 ph + N + PE 3 ph + N+ PE (3 ph) ; 1 ph + N + PE (1 ph) 3 ph + N + PE
Type d'ASI Modulaire (DPA) Modulaire (DPA) Modulaire (DPA) Modulaire (DPA) Modulaire (DPA) Tour autonome
Topologie Double conversion en ligne Double conversion en ligne Double conversion en ligne Double conversion en ligne Double conversion en ligne Double conversion en ligne
ENTRÉE
Tension d'entrée 220/380, 230/400, 220/380, 230/400, 220/380, 230/400, 220/380, 230/400, 400/230 V AC, plus sur demande 380/400/415 V AC
nominale 240/415 V AC 240/415 V AC 240/415 V AC 240/415 V AC
Plage de tension 150/260...264/460 V AC 150/260...264/460 V AC 161/280...264/460 V AC 161/280...264/460 V AC Pour les charges 340...460 V AC
< 100 % (-15 %, +10 %),
< 80 % (-20 %, +10 %),
< 60 % (-25 %, +10 %)
06
Plage de fréquences 35...70 Hz 35...70 Hz 35...70 Hz 35...70 Hz 35...70 Hz 45...66 Hz
Distorsion harmonique < 3 % < 3 % < 3 % < 3.5 % < 4 % < 2 %
totale (THD) du courant
à 100 % de charge
Facteur de puissance ≥ 0.99 ≥ 0.99 ≥ 0.99 ≥ 0.99 0.99 0.99
à 100 % de charge
SORTIE
Tension nominale de sortie 220/380, 230/400, 220/380, 230/400, 220/380, 230/400, 220/380, 230/400, 400/230 V AC (3 ph) ; 230 V AC (1 ph) 3x 380/400/415 V AC
(en fonction de la charge) 240/415 V AC 240/415 V AC 240/415 V AC 240/415 V AC
THD de la tension < 1.5 % < 1.5 % < 2 % < 2% < 2 % < 1.5 %
(avec charge linéaire)
Fréquence nominale 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix) 50 ou 60 Hz (au choix)
EFFICACITÉ
En interaction avec le réseau – – – – – –
Double conversion Jusqu’à 96 % Jusqu’à 96 % Rendement du module jusqu’à 97.6 % ; Jusqu’à 96 % Jusqu’à 96 % Jusqu’à 94.6 %
rendement du système jusqu’à 97.4 %
Mode éco 98 % 98 % 99 % 99 % 98.5 % Jusqu’à 98.7 % (eBoost)
COMMUNICATIONS
Interface utilisateur LCD + schéma synoptique LCD + schéma synoptique au niveau LCD + schéma synoptique au niveau LCD + schéma synoptique au niveau Affichage graphique système (HMI) + Affichage graphique système LCD
au niveau module, affichage module, affichage graphique système module, affichage graphique système module, affichage graphique système panneau LCD sur le module ASI
système à distance en option
Ports de communication USB, RS-232, port SNMP, USB, RS-232, port SNMP, USB, RS-232, port SNMP, USB, RS-232, port SNMP, SNMP ; ModBus ; RS232, SNMP
contacts secs contacts secs contacts secs contacts secs contacts secs (Modbus IP, RS232, RS485 et BacNet IP)
Logiciel Logiciel de surveillance et d’arrêt disponible en option
