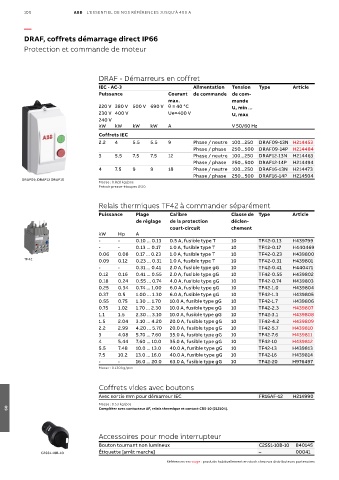

Page 102 - L'essentiel de nos références jusqu'à 400 A

100 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

DRAF, coffrets démarrage direct IP66
Protection et commande de moteur

DRAF - Démarreurs en coffret
IEC - AC-3 Alimentation Tension Type Article
Puissance Courant de commande de com-
max. mande
220 V 380 V 500 V 690 V θ ≤ 40 °C U c min ...
230 V 400 V Ue=400 V U c max
240 V
kW kW kW kW A V 50/60 Hz
Coffrets IEC
2.2 4 5.5 5.5 9 Phase / neutre 100...250 DRAF09-13N H214453
Phase / phase 250...500 DRAF09-14P H214484
3 5.5 7.5 7.5 12 Phase / neutre 100...250 DRAF12-13N H214463
Phase / phase 250...500 DRAF12-14P H214494
4 7.5 9 9 18 Phase / neutre 100...250 DRAF16-13N H214473
Phase / phase 250...500 DRAF16-14P H214504
DRAF09, DRAF12 DRAF16
Masse : 0.820 kg/pce
Prévoir presse-étoupes Ø 20.

Relais thermiques TF42 à commander séparément
Puissance Plage Calibre Classe de Type Article
de réglage de la protection déclen-
court-circuit chement
kW Hp A
- - 0.10 ... 0.13 0.5 A, fusible type T 10 TF42-0.13 H439799
- - 0.13 ... 0.17 1.0 A, fusible type T 10 TF42-0.17 H440469
0.06 0.08 0.17 ... 0.23 1.0 A, fusible type T 10 TF42-0.23 H439800
TF42 0.09 0.12 0.23 ... 0.31 1.0 A, fusible type T 10 TF42-0.31 H439801
- - 0.31 ... 0.41 2.0 A, fusible type gG 10 TF42-0.41 H440471
0.12 0.16 0.41 ... 0.55 2.0 A, fusible type gG 10 TF42-0.55 H439802
0.18 0.24 0.55 ... 0.74 4.0 A, fusible type gG 10 TF42-0.74 H439803
0.25 0.34 0.74 ... 1.00 6.0 A, fusible type gG 10 TF42-1.0 H439804
0.37 0.5 1.00 ... 1.30 6.0 A, fusible type gG 10 TF42-1.3 H439805
0.55 0.75 1.30 ... 1.70 10.0 A, fusible type gG 10 TF42-1.7 H439806
0.75 1.02 1.70 ... 2.30 10.0 A, fusible type gG 10 TF42-2.3 H439807
1.1 1.5 2.30 ... 3.10 10.0 A, fusible type gG 10 TF42-3.1 H439808
1.5 2.04 3.10 ... 4.20 20.0 A, fusible type gG 10 TF42-4.2 H439809
2.2 2.99 4.20 ... 5.70 20.0 A, fusible type gG 10 TF42-5.7 H439810
3 4.08 5.70 ... 7.60 35.0 A, fusible type gG 10 TF42-7.6 H439811
4 5.44 7.60 ... 10.0 35.0 A, fusible type gG 10 TF42-10 H439812
5.5 7.48 10.0 ... 13.0 40.0 A, fusible type gG 10 TF42-13 H439813
7.5 10.2 13.0 ... 16.0 40.0 A, fusible type gG 10 TF42-16 H439814
- - 16.0 ... 20.0 63.0 A, fusible type gG 10 TF42-20 H976497
Masse : 0.130 kg/pce

Coffrets vides avec boutons
Avec sortie mm pour démarreur IEC FR16AF-12 H214990
Masse : 0.53 kg/pce
Compléter avec contacteur AF, relais thermique et contact CB5-10 (212104).
09

Accessoires pour mode interrupteur
Bouton tournant non lumineux C2SS1-10B-10 840145
C2SS1-10B-10 Étiquette [arrêt marche] – 00041
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
