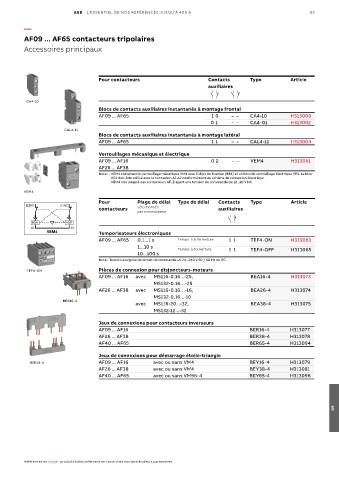

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 95

—

AF09 ... AF65 contacteurs tripolaires
Accessoires principaux

Pour contacteurs Contacts Type Article
auxiliaires

CA4-10
Blocs de contacts auxiliaires instantanés à montage frontal
AF09 ... AF65 1 0 – – CA4-10 H313000
0 1 – – CA4-01 H313002
CAL4-11
Blocs de contacts auxiliaires instantanés à montage latéral
AF09 ... AF65 1 1 – – CAL4-11 H313004

Verrouillages mécanique et électrique
AF09 ... AF16 0 2 – – VEM4 H313061
AF26 ... AF38
Note : - VEM4 comprend le verrouillage mécanique VM4 avec 2 clips de fixation (BB4) et un bloc de verrouillage électrique VE4. Le bloc
VE4 doit être utilisé avec la connexion A2-A2 conformément au schéma de connexion électrique.
- VEM4 non adapté aux contacteurs AF..Z ayant une tension de commande de 12...20 V DC.
VEM4
Pour Plage de délai Type de délai Contacts Type Article
01NC 01NC sélectionnée
contacteurs auxiliaires
par commutateur
KM1 KM2
A2 A2
VEM4 Temporisateurs électroniques
AF09 ... AF65 0.1...1 s Tempo. à la fermeture 1 1 TEF4-ON H313063
1...10 s Tempo. à l'ouverture 1 1 TEF4-OFF H313065
10...100 s
Note : Tension assignée de circuit de commande Uc 24...240 V 50 / 60 Hz ou DC.

TEF4-ON Pièces de connexion pour disjoncteurs-moteurs
AF09 ... AF16 avec MS116-0.16...-25, BEA16-4 H313073
MS132-0.16…-25
AF26 ... AF38 avec MS116-0.16…-16, BEA26-4 H313074
MS132-0.16...-10
BEA16-4
avec MS116-20...-32, BEA38-4 H313075
MS132-12...-32
Jeux de connexions pour contacteurs inverseurs
AF09 ... AF16 BER16-4 H313077
AF26 ... AF38 BER38-4 H313078
AF40 ... AF65 BER65-4 H313094

Jeux de connexions pour démarrage étoile-triangle
BER16-4 AF09 ... AF16 avec ou sans VM4 BEY16-4 H313079
AF26 ... AF38 avec ou sans VM4 BEY38-4 H313081
AF40 ... AF65 avec ou sans VM96-4 BEY65-4 H313096

09

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
