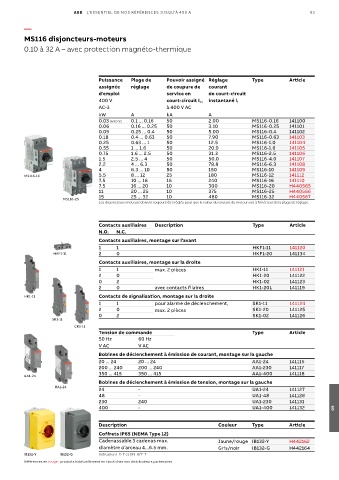

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 93

—

MS116 disjoncteurs-moteurs
0.10 à 32 A – avec protection magnéto-thermique

Puissance Plage de Pouvoir assigné Réglage Type Article
assignée réglage de coupure de courant
d'emploi service en de court-circuit
400 V court-circuit I cs instantané l i
AC-3 à 400 V AC
kW A kA A
0.03 (690 V) 0.1 ... 0.16 50 2.00 MS116-0.16 141100
0.06 0.16 ... 0.25 50 3.10 MS116-0.25 141101
0.09 0.25 ... 0.4 50 5.00 MS116-0.4 141102
0.18 0.4 ... 0.63 50 7.90 MS116-0.63 141103
0.25 0.63 ... 1 50 12.5 MS116-1.0 141104
0.55 1 ... 1.6 50 20.0 MS116-1.6 141105
0.75 1.6 ... 2.5 50 31.3 MS116-2.5 141106
1.5 2.5 ... 4 50 50.0 MS116-4.0 141107
2.2 4 ... 6.3 50 78.8 MS116-6.3 141108
4 6.3 ... 10 50 150 MS116-10 141109
MS116-16 5.5 8 ... 12 25 180 MS116-12 141112
7.5 10 ... 16 16 240 MS116-16 141110
7.5 16 ... 20 10 300 MS116-20 H440565
11 20 ... 25 10 375 MS116-25 H440566
15 25 ... 32 10 480 MS116-32 H440567
MS116-25
Les disjoncteurs-moteurs doivent toujours être réglés pour que la valeur du courant du moteur soit à l'intérieur de la plage de réglage.

Contacts auxiliaires Description Type Article
N.O. N.C.
Contacts auxiliaires, montage sur l'avant
1 1 HKF1-11 141120
HKF1-11 2 0 HKF1-20 141134
Contacts auxiliaires, montage sur la droite
1 1 max. 2 pièces HK1-11 141121
2 0 HK1-20 141122
0 2 HK1-02 141123
2 0 avec contacts filaires HK1-20L 141119
HK1-11 Contacts de signalisation, montage sur la droite
1 1 pour alarme de déclenchement, SK1-11 141124
2 0 max. 2 pièces SK1-20 141125
0 2 SK1-02 141126
SK1-11
CK1-11
Tension de commande Type Article
50 Hz 60 Hz
V AC V AC
Bobines de déclenchement à émission de courant, montage sur la gauche
20 ... 24 20 ... 24 AA1-24 141115
200 ... 240 200 ... 240 AA1-230 141117
350 ... 415 350 ... 415 AA1-400 141118
AA1-24
Bobines de déclenchement à émission de tension, montage sur la gauche
UA1-24
24 - UA1-24 141127
48 - UA1-48 141128
230 240 UA1-230 141131
400 - UA1-400 141132 09

Description Couleur Type Article
Coffrets IP65 (NEMA Type 12)
Cadenassable 3 cadenas max. Jaune/rouge IB132-Y H442162
diamètre d’arceau 4...6.5 mm. Gris/noir IB132-G H442164
IB132-Y IB132-G Indication I-O-T et ON-OFF-T
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
