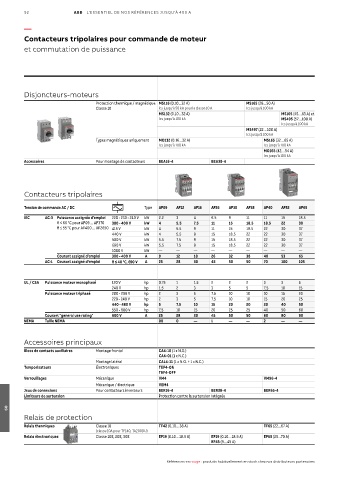

92 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

Contacteurs tripolaires pour commande de moteur
et commutation de puissance

Disjoncteurs-moteurs
Protection thermique / magnétique MS116 (0.10...32 A) MS165 (28...50 A)
Classe 10 lcs jusqu'à 50 kA pour la classe 10 A Ics jusqu'à 100 kA
MS132 (0.10...32 A) MS165 (45…63 A) et
Ics jusqu'à 100 kA MS495 (57…100 A)
Ics jusqu'à 100 kA
MS497 (22…100 A)
Ics jusqu'à 100 kA
Types magnétiques uniquement MO132 (0.16...32 A) MS165 (32…65 A)
Ics jusqu'à 100 kA Ics jusqu'à 100 kA
MO165 (42…54 A)
Ics jusqu'à 100 kA
Accessoires Pour montage de contacteurs BEA16-4 BEA38-4

Contacteurs tripolaires

Tension de commande AC / DC Type AF09 AF12 AF16 AF26 AF30 AF38 AF40 AF52 AF65
IEC AC-3 Puissance assignée d’emploi 220 - 230 - 240 V kW 2.2 3 4 6.5 9 11 11 15 18.5
θ ≤ 60 °C pour AF09 ... AF370 380 - 400 V kW 4 5.5 7.5 11 15 18.5 18.5 22 30
θ ≤ 55 °C pour AF400 ... AF2650 415 V kW 4 5.5 9 11 15 18.5 22 30 37
440 V kW 4 5.5 9 15 18.5 22 22 30 37
500 V kW 5.5 7.5 9 15 18.5 22 22 30 37
690 V kW 5.5 7.5 9 15 18.5 22 22 30 37
1000 V kW — — — — — — — — —
Courant assigné d’emploi 380 - 400 V A 9 12 18 26 32 38 40 53 65
AC-1 Courant assigné d’emploi θ ≤ 40 °C, 690 V A 25 28 30 45 50 50 70 100 105

UL / CSA Puissance moteur monophasé 120 V hp 0.75 1 1.5 2 2 2 3 3 5
240 V hp 1.5 2 3 3 5 5 7.5 10 15
Puissance moteur triphasé 200 - 208 V hp 2 3 5 7.5 10 10 10 15 20
220 - 240 V hp 2 3 5 7.5 10 10 15 20 25
440 - 480 V hp 5 7.5 10 15 20 20 30 40 50
550 - 600 V hp 7.5 10 15 20 25 25 40 50 60
Courant "general use rating" 600 V A 25 28 30 45 50 50 60 80 90
NEMA Taille NEMA 00 0 — 1 — — 2 — —

Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CA4-10 (1 x N.O.)
CA4-01 (1 x N.C.)
Montage latéral CAL4-11 (1 x N.O. + 1 x N.C.)
Temporisateurs Électroniques TEF4-ON
TEF4-OFF
Verrouillages Mécanique VM4 VM96-4
Mécanique / électrique VEM4
Jeux de connexions Pour contacteurs inverseurs BER16-4 BER38-4 BER65-4
Limiteurs de surtension Protection contre la surtension intégrée

09
Relais de protection
Relais thermiques Classe 10 TF42 (0.10…38 A) TF65 (22...67 A)
(classe 10A pour TF140, TA200DU)
Relais électroniques Classe 10E, 20E, 30E EF19 (0.10…18.9 A) EF19 (0.10…18.9 A) EF65 (25...70 A)
EF45 (9…45 A)

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
