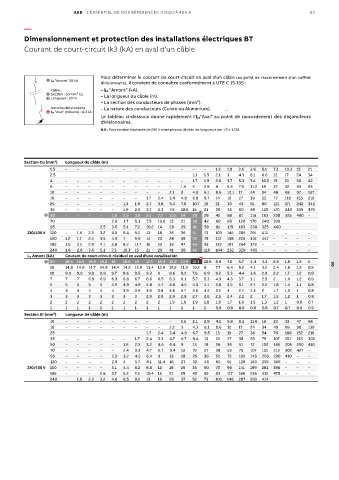

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 63

—

Dimensionnement et protection des installations électriques BT
Courant de court-circuit Ik3 (kA) en aval d'un câble

Pour déterminer le courant de court-circuit en aval d'un câble (au point de raccordement d'un coffret
1 I k3 "Amont" 20 kA
divisionnaire), il convient de connaître conformément à UTE C 15-105 :
Câble : – I k3 "Amont" (kA).
2 Section : 50 mm² Cu
3 Longueur : 20 m – La longueur du câble (m).
– La section des conducteurs de phases (mm²).
Armoire divisionnaire – La nature des conducteurs (Cuivre ou Aluminium).
4 I k3 "Aval" présumé : 12.3 kA
Le tableau ci-dessous donne rapidement l'I k3"Aval" au point de raccordement des disjoncteurs
divisionnaires.
N.B : Pour tension triphasée de 230 V entre phases, diviser les longueurs par √3 = 1.732.

Section Cu (mm²) Longueur du câble (m)
1.5 – – – – – – – – – – – – – 1.3 1.8 2.6 3.6 5.1 7.3 10.3 15 21
2.5 – – – – – – – – – – – 1.1 1.5 2.1 3 4.3 6.1 8.6 12 17 24 34
4 – – – – – – – – – – – 1.7 1.9 2.6 3.7 5.3 7.4 10.5 15 21 30 42
6 – – – – – – – – – – 1.4 2 2.8 4 5.6 7.9 11.2 16 22 32 45 63
10 – – – – – – – – – 2.1 3 4.3 6.1 8.6 12.1 17 24 34 48 68 97 137
16 – – – – – – – 1.7 2.4 3.4 4.8 6.8 9.7 14 19 27 39 55 77 110 155 219
25 – – – – – 1.3 1.9 2.7 3.8 5.4 7.6 10.7 15 21 30 43 61 86 121 171 242 342
35 – – – – – 1.9 2.6 3.7 5.3 7.5 10.6 15 3 21 30 42 60 85 120 170 240 339 479
2 50 – – – – 1.8 2.5 3.6 5.1 7.2 10.2 14 20 29 41 58 81 115 163 230 325 460 –
70 – – – – 2.6 3.7 5.3 7.5 10.6 15 21 30 42 60 85 120 170 240 339 – – –
95 – – – 2.5 3.6 5.1 7.2 10.2 14 20 29 41 58 81 115 163 230 325 460 – – –
230/400 V 120 – 1.6 2.3 3.2 4.5 6.4 9.1 13 18 26 36 51 73 103 145 205 291 411 – – – –
150 1.2 1.7 2.5 3.5 4.9 7 9.9 14 20 28 39 56 79 112 158 223 316 447 – – – –
185 1.5 2.1 2.9 4.1 5.8 8.2 11.7 16 23 33 47 66 93 132 187 264 373 – – – – –
240 1.8 2.6 3.6 5.1 7.3 10.3 15 21 29 41 58 82 116 164 232 329 465 – – – – –
I k3 Amont (kA) Courant de court-circuit résiduel en aval d'une canalisation 4
1 20 19.6 19.6 19.5 19.2 19 18.6 18 17.3 16.4 15.2 13.9 12.3 10.6 8.9 7.2 5.7 4.4 3.3 2.5 1.8 1.3 1 06
15 14.8 14.8 14.7 14.5 14.4 14.2 13.9 13.4 12.9 12.2 11.3 10.2 9 7.7 6.4 5.2 4.1 3.2 2.4 1.8 1.3 0.9
10 9.9 9.9 9.9 9.8 9.7 9.6 9.5 9.3 9 8.6 8.2 7.6 6.9 6.2 5.3 4.4 3.6 2.9 2.2 1.7 1.2 0.9
7 7 7 6.9 6.9 6.9 6.8 6.7 6.6 6.5 6.3 6.1 5.7 5.3 4.9 4.3 3.7 3.1 2.5 2 1.6 1.2 0.9
5 5 5 5 5 4.9 4.9 4.9 4.8 4.7 4.6 4.5 4.3 4.1 3.8 3.5 3.1 2.7 2.2 1.8 1.4 1.1 0.8
4 4 4 4 4 4 3.9 3.9 3.9 3.8 3.8 3.7 3.6 3.4 3.2 3 2.7 2.3 2 1.7 1.3 1 0.8
3 3 3 3 3 3 3 3 2.9 2.9 2.9 2.8 2.7 2.6 2.5 2.4 2.2 2 1.7 1.5 1.2 1 0.8
2 2 2 2 2 2 2 2 2 2 1.9 1.9 1.9 1.8 1.8 1.7 1.6 1.5 1.3 1.2 1 0.8 0.7
1 1 1 1 1 1 1 1 1 1 1 1 1 1 0.9 0.9 0.9 0.8 0.8 0.7 0.7 0.6 0.5
Section AI (mm²) Longueur de câble (m)
10 – – – – – – – – – – 1.5 2.1 2.9 4.1 5.8 8.2 11.6 16 23 33 47 66
16 – – – – – – – – – 2.2 3 4.3 6.1 8.6 12 17 24 34 49 69 98 138
25 – – – – – – – 1.7 2.4 3.4 4.8 6.7 9.5 13 19 27 38 54 76 108 152 216
35 – – – – – – 1.7 2.4 3.3 4.7 6.7 9.4 13 19 27 38 53 75 107 151 213 302
50 – – – – – 1.6 2.3 3.2 4.5 6.4 9 13 18 26 36 51 72 102 145 205 290 410
70 – – – – – 2.4 3.3 4.7 6.7 9.4 13 19 27 38 53 75 107 151 213 302 427 –
95 – – – – 2.3 3.2 4.5 6.4 9 13 18 26 36 51 72 102 145 205 290 410 – –
120 – – – – 2.9 4 5.7 8.1 11.4 16 23 32 46 65 91 129 183 259 366 – – –
230/400 V 150 – – – – 3.1 4.4 6.2 8.8 12 18 25 35 50 70 99 141 199 281 398 – – –
185 – – – 2.6 3.7 5.2 7.3 10.4 15 21 29 42 59 83 117 166 235 332 470 – – –
240 – 1.6 2.3 3.2 4.6 6.5 9.1 13 18 26 37 52 73 103 146 207 293 414 – – – –
