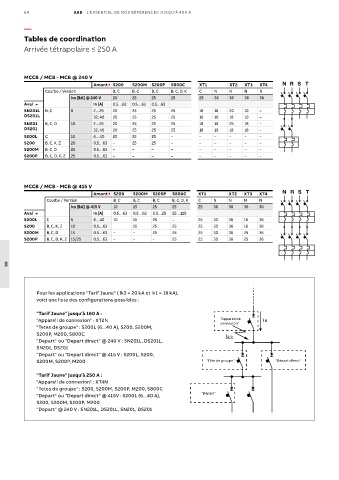

Page 66 - L'essentiel de nos références jusqu'à 400 A

64 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

Tables de coordination
Arrivée tétrapolaire ≤ 250 A

MCCB / MCB - MCB @ 240 V
Amont S200 S200M S200P S800C XT1 XT2 XT3 XT4 N R S T
Courbe / Version B, C B, C B, C B, C, D, K C N N N N
Icu [kA] @ 240 V 20 25 25 25 25 36 36 36 36
Aval In [A] 0.5…63 0.5…63 0.5…63
SN201L B, C 6 2…25 20 25 25 25 18 18 20 10 –
DS201L 32, 40 20 25 25 25 10 10 18 10 –
SN201 B, C, D 10 2…25 20 25 25 25 18 18 25 18 –
DS201 32, 40 20 25 25 25 18 18 18 18 –
S200L C 10 6…40 20 25 25 – – – – – –
S200 B, C, K, Z 20 0.5…63 – 25 25 – – – – – –
S200M B, C, D 25 0.5…63 – – – – – – – – –
S200P B, C, D, K, Z 25 0.5…63 – – – – – – – – –

MCCB / MCB - MCB @ 415 V
Amont S200 S200M S200P S800C XT1 XT2 XT3 XT4 N R S T
Courbe / Version B, C B, C B, C B, C, D, K C N N N N
Icu [kA] @ 415 V 10 15 25 25 25 36 36 36 36
Aval In [A] 0.5…63 0.5…63 0.5…25 25…125
S200L C 6 6…40 10 15 25 – 25 30 36 16 36
S200 B, C, K, Z 10 0.5…63 – 15 25 25 25 30 36 16 36
S200M B, C, D 15 0.5…63 – – 25 25 25 30 36 25 36
S200P B, C, D, K, Z 15/25 0.5…63 – – – 25 25 30 36 25 36

06

Pour les applications "Tarif Jaune" ( lk3 = 20 kA et lk1 = 18 kA),
voici une liste des configurations possibles :

"Tarif Jaune" jusqu'à 160 A :
"Appareil de connexion" : XT2N "Appareil de In
connexion"
"Tetes de groupe" : S200L (6...40 A), S200, S200M,
S200P, M200, S800C Ik3
"Depart" ou "Depart direct" @ 240 V : SN201L, DS201L,
SN201, DS201
"Depart" ou "Depart direct" @ 415 V : S200L, S200,
S200M, S200P, M200 "Tête de groupe" "Départ direct"

"Tarif Jaune" jusqu'à 250 A :
"Appareil de connexion" : XT4N
"Tetes de groupe" : S200, S200M, S200P, M200, S800C
"Depart" ou "Depart direct" @ 415V : S200L (6...40 A), "Départ"
S200, S200M, S200P, M200
"Depart" @ 240 V : SN201L, DS201L, SN201, DS201
