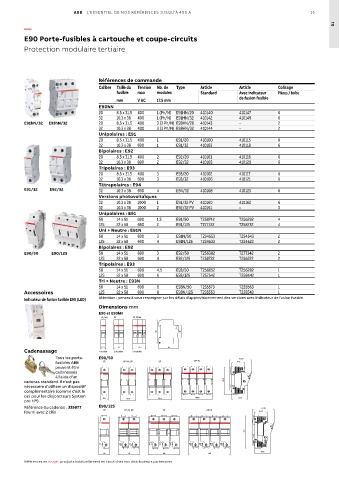

Page 17 - L'essentiel de nos références jusqu'à 400 A version 2022

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 15

— 01 01

E90 Porte-fusibles à cartouche et coupe-circuits
Protection modulaire tertiaire

Références de commande
Calibre Taille du Tension Nb. de Type Article Article Colisage
fusible max modules Standard Avec indicateur Pièces / boîte
de fusion fusible
mm V AC 17.5 mm
E90hN
20 8.5 x 31.5 400 1 (Ph/N) E91HN/20 410140 410147 6
32 10.3 x 38 400 1 (Ph/N) E91HN/32 410142 410149 6
E91hN/32 E93hN/32 20 8.5 x 31.5 400 3 (3 Ph/N) E93HN/20 410143 – 2
32 10.3 x 38 400 3 (3 Ph/N) E93HN/32 410144 – 2
Unipolaires : E91
20 8.5 x 31.5 400 1 E91/20 410100 410115 6
32 10.3 x 38 690 1 E91/32 410103 410118 6
Bipolaires : E92
20 8.5 x 31.5 400 2 E92/20 410101 410116 6
32 10.3 x 38 690 2 E92/32 410105 410120 6
Tripolaires : E93
20 8.5 x 31.5 400 3 E93/20 410102 410117 6
32 10.3 x 38 690 3 E93/32 410106 410121 6
Tétrapolaires : E94
E91/32 E92/32 32 10.3 x 38 690 4 E94/32 410108 410123 6
Versions photovoltaïques
32 10.3 x 38 1000 1 E91/32 PV 410160 410162 6
32 10.3 x 38 1000 2 E92/32 PV 410161 – 3
Unipolaires : E91
50 14 x 51 690 1.5 E91/50 T258742 T256292 4
125 22 x 58 690 2 E91/125 T277332 T258732 4
Uni + Neutre : E91N
50 14 x 51 690 3 E91N/50 T234553 T234543 2
125 22 x 58 690 4 E91N/125 T234533 T234523 2
Bipolaires : E92
E90/50 E90/125 50 14 x 51 690 3 E92/50 T256382 T277342 2
125 22 x 58 690 4 E92/125 T258722 T256372 2
Tripolaires : E93
50 14 x 51 690 4.5 E93/50 T258652 T256282 1
125 22 x 58 690 6 E93/125 T257542 T258642 1
Tri + Neutre : E93N
50 14 x 51 690 6 E93N/50 T235573 T235563 1
Accessoires 125 22 x 58 690 8 E93N/125 T235553 T235543 1
Indicateur de fusion fusible E90 (LED) Attention : pensez à vous renseigner sur les délais d'approvisionnement des versions avec indicateur de fusion fusible.
Dimensions mm
E90 et E90hN
3P, 3P+N
1P,1+N 2P 1P,1+N 2P 4P 3P, 3P+N 4P
85 45 85 45

17.5 35 17.5 52.5 35 70 52.5 70 64 64
Cadenassage 1 module 2 modules 1 module3 modules 2 modules 4 modules 3 modules 4 modules
Tous les porte- E90/50
3P+N
1P+N; 2P
fusibles ABB 1P 1P 1P 1P+N; 2P 3P 3P 3P 3P+N 3P+N
1P+N; 2P
peuvent être
cadenassés




 
 
 
 
à l'aide d'un
cadenas standard. Il n'est pas
nécessaire d'utiliser un dispositif
complémentaire (comme c'est le
cas pour les disjoncteurs System
pro M®).
Référence du cadenas : 335877 E90/125
fourni avec 2 clés 1P 1P+N; 2P 3P 3P+N
   
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
