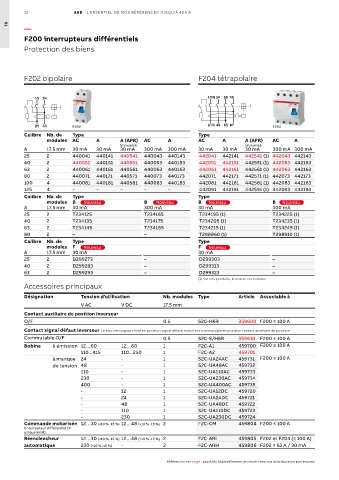

12 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A
—
01
01
F200 interrupteurs différentiels
Protection des biens
F202 bipolaire F204 tétrapolaire
F202 F204
Calibre Nb. de Type Type
modules AC A A (APR) AC A AC A A (APR) AC A
immunisé immunisé
A 17.5 mm 30 mA 30 mA 30 mA 300 mA 300 mA 30 mA 30 mA 30 mA 300 mA 300 mA
25 2 440041 440141 440541 440043 440143 442041 442141 442541 (1) 442043 442143
40 2 440051 440151 440551 440053 440153 442051 442151 442551 (1) 442053 442153
63 2 440061 440161 440561 440063 440163 442061 442161 442561 (1) 442063 442163 1/2 3/4 5/6 7/8 1/2 3/4 5/6 7/8
80 2 440071 440171 440571 440073 440173 442071 442171 442571 (1) 442073 442173
100 4 440081 440181 440581 440083 440183 442081 442181 442581 (1) 442083 442183 In up to 40 A In up to 40 A
125 4 – – – – – 442091 442191 442591 (1) 442093 442193
Calibre Nb. de Type Type
modules B Nouveau B Nouveau B Nouveau B Nouveau
A 17.5 mm 30 mA 300 mA 30 mA 300 mA
25 2 T234125 T234165 T234195 (1) T234225 (1)
40 2 T234135 T234175 T234205 (1) T234235 (1)
63 2 T234145 T234185 T234215 (1) T234245 (1)
80 2 – – T298860 (1) T298910 (1)
Calibre Nb. de Type Type
modules F Nouveau F Nouveau
A 17.5 mm 30 mA 30 mA
25 2 D299273 1/2 3/4 5/6 D299303 1/2 3/4 5/6 –
–
40 2 D299283 – D299313 –
63 2 D299293 – D299323 – In=63 A In=63 A
1/2 3/4 5/6 7/8 1/2 3/4 5/6 7/8 1 3 5 1 3 5
In=50-63 A (1) Sur ces produits, le neutre est à droite. In=50-63 A 1/2 3/4 5/6 Y1 Y2 Y1 Y2
1/2 3/4
5/6
Accessoires principaux Y1 Y2 Y1 Y2
2 4 6 2 4 6
Désignation Tension d'utilisation Nb. modules Type Article Associable à
V AC V DC 17.5 mm
2/1 4/3 6/5 2/1 4/3 6/5
Contact auxiliaire de position inverseur 2/1 4/3 6/5 2/1 4/3 6/5
O/F 0.5 S2C-H6R 359600 F200 ≤ 100 A
Contact signal défaut inverseur Ce bloc est toujours livré en position signal défaut mais il est commutable en position contact auxiliaire de position
Commutable O/F 0.5 S2C-S/H6R 359610 F200 ≤ 100 A
Bobine 1/2 3/4 12…60 1/2 3/4 1 F2C-A1 459700 F200 ≤ 100 A 1/2 3/4 1/2 3/4 1/2 3/4
à émission 12…60
1/2 3/4
110...415 110...250 1 F2C-A2 459701
à manque 24 - 1 S2C-UA24AC 459731 F200 ≤ 100 A
de tension 48 - 1 S2C-UA48AC 459732
110 - 1 S2C-UA110AC 459733
230 - 1 S2C-UA230AC 459734
400 - 1 S2C-UA400AC 459735
- 12 1 S2C-UA12DC 459720
- 24 1 S2C-UA24DC 459721
- 48 1 S2C-UA48DC 459722
- 110 1 S2C-UA110DC 459723
- 230 1 S2C-UA230DC 459724
Commande motorisée 12…30 (+10 % -15 %) 12…48 (+10 % -15 %) 2 F2C-CM 459804 F200 ≤ 100 A
(interrupteur différentiel 2P
uniquement)
Réenclencheur 12…30 (+10 % -15 %) 12…48 (+10 % -15 %) 2 F2C-ARI 459805 F202 et F204 (≤ 100 A)
automatique 230 (+10 % -15 %) - 2 F2C-ARH 459806 F202 ≤ 63 A / 30 mA
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
