Applications

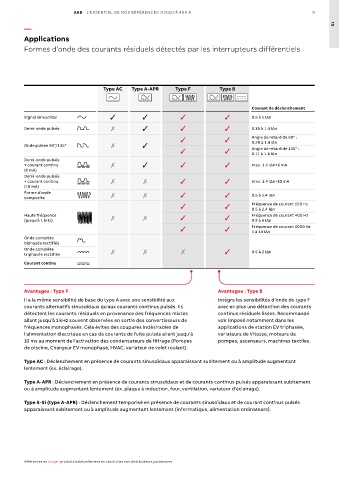

Formes d’onde des courants résiduels détectés par les interrupteurs différentiels

Type AC Type A-APR Type F Type B

Courant de déclenchement
Signal sinusoïdal ✓ ✓ ✓ ✓ 0.5 à 1 IΔn

Demi-onde pulsée ✗ ✓ ✓ ✓ 0.35 à 1.4 IΔn
✓ ✓ Angle de retard de 90° :
Onde pulsée 90°/135° ✗ ✓ 0.25 à 1.4 Iδn
✓ ✓ Angle de retard de 135° :
0.11 à 1.4 IΔn
Demi-onde pulsée
+ courant continu ✗ ✓ ✓ ✓ max. 1.4 IΔn+6 mA
(6 mA)
Demi-onde pulsée
+ courant continu ✗ ✗ ✓ ✓ max. 1.4 IΔn+10 mA
(10 mA)
Forme d'onde ✗ ✗ ✓ ✓
composite 0.5 à 1.4 IΔn
✓ ✓ Fréquence de courant 150 Hz
0.5 à 2.4 IΔn
Haute fréquence ✗ ✗ ✓ ✓ Fréquence de courant 400 Hz
(jusqu'à 1 kHz) 0.5 à 6 IΔn
✓ ✓ Fréquence de courant 1000 Hz
1 à 14 IΔn
Onde complète
biphasée rectifiée
Onde complète
triphasée rectifiée ✗ ✗ ✗ ✓ 0.5 à 2 IΔn
Courant continu

Avantages : Type F Avantages : Type B
Il a la même sensibilité de base du type A avec une sensibilité aux Intègre les sensibilités d’onde du type F
courants alternatifs sinusoïdaux qu'aux courants continus pulsés. Ils avec en plus une détection des courants
détectent les courants résiduels en provenance des fréquences mixtes continus résiduels lisses. Recommandé
allant jusqu’à 1 kHz souvent observées en sortie des convertisseurs de voir imposé notamment dans les
fréquences monophasés. Cela évites des coupures indésirables de applications de station EV triphasée,
l'alimentation électrique en cas de courants de fuite pulsés allant jusqu'à variateurs de Vitesse, moteurs de
10 ms au moment de l'activation des condensateurs de filtrage (Pompes pompes, ascenseurs, machines textiles.
de piscine, Chargeur EV monophasé, HVAC, variateur de volet roulant).
Type AC : Déclenchement en présence de courants sinusoïdaux apparaissant subitement ou à amplitude augmentant
lentement (ex. éclairage).

Type A-APR : Déclenchement en présence de courants sinusoïdaux et de courants continus pulsés apparaissant subitement
ou à amplitude augmentant lentement (ex. plaque à induction, four, ventilation, variateur d’éclairage).

Type S-Si (type A-APR) : Déclenchement temporisé en présence de courants sinusoïdaux et de courant continus pulsés
apparaissant subitement ou à amplitude augmentant lentement (informatique, alimentation ordinateurs).
