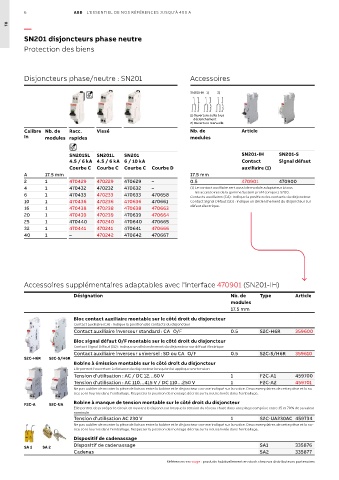

Page 8 - L'essentiel de nos références jusqu'à 400 A version 2022

6 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—
01
01
SN201 disjoncteurs phase neutre
Protection des biens

Disjoncteurs phase/neutre : SN201 Accessoires

SN201-IH 1) 2)

1) Ouverture suite à un
déclenchement
2) Ouverture manuelle
Calibre Nb. de Racc. Vissé Nb. de Article
In modules rapides modules

SN201SL SN201L SN201 SN201-IH SN201-S
4.5 / 6 kA 4.5 / 6 kA 6 / 10 kA Contact Signal défaut
Courbe C Courbe C Courbe C Courbe D auxiliaire (1)
A 17.5 mm 17.5 mm
2 1 470429 470229 470629 – 0.5 470901 470900
4 1 470432 470232 470632 – (1) Le contact auxiliaire sert aussi de module adaptateur à tous
les accessoires de la gamme System proM compact S200.
6 1 470433 470233 470633 470658 Contacts auxiliaires (CA) : indique la position des contacts du disjoncteur.
10 1 470436 470236 470636 470661 Contact Signal Défaut (SD) : indique un déclenchement du disjoncteur sur
16 1 470438 470238 470638 470663 défaut électrique.
20 1 470439 470239 470639 470664
25 1 470440 470240 470640 470665
32 1 470441 470241 470641 470666
40 1 – 470242 470642 470667

Accessoires supplémentaires adaptables avec l'interface 470901 (SN201-IH)
Désignation Nb. de Type Article
modules
17.5 mm
Bloc contact auxiliaire montable sur le côté droit du disjoncteur
Contact auxiliaire (CA) : indique la position des contacts du disjoncteur
Contact auxiliaire inverseur standard : CA O/F 0.5 S2C-H6R 359600
Bloc signal défaut O/F montable sur le côté droit du disjoncteur
Contact Signal Défaut (SD) : indique un déclenchement du disjoncteur sur défaut électrique
Contact auxiliaire inverseur universel : SD ou CA O/F 0.5 S2C-S/H6R 359610
S2C-H6R S2C-S/H6R
Bobine à émission montable sur le côté droit du disjoncteur
Elle permet l'ouverture à distance du disjoncteur lorsqu'on lui applique une tension
Tension d'utilisation : AC / DC 12…60 V 1 F2C-A1 459700
Tension d'utilisation : AC 110…415 V / DC 110…250 V 1 F2C-A2 459701
Ne pas oublier de monter la pièce de liaison entre la bobine et le disjoncteur comme indiqué sur la notice. Deux exemplaires de cette pièce et la no-
tice sont fournis dans l'emballage. Respecter la position de montage décrite sur la notice livrée dans l'emballage.
Bobine à manque de tension montable sur le côté droit du disjoncteur
F2C-A S2C-UA
Elle permet de protéger le circuit en ouvrant le disjoncteur lorsque la tension du réseau chute dans une plage comprise entre 35 et 70% de sa valeur
nominale
Tension d'utilisation AC 230 V 1 S2C-UA230AC 459734
Ne pas oublier de monter la pièce de liaison entre la bobine et le disjoncteur comme indiqué sur la notice. Deux exemplaires de cette pièce et la no-
tice sont fournis dans l'emballage. Respecter la position de montage décrite sur la notice livrée dans l'emballage.
Dispositif de cadenassage
Dispositif de cadenassage SA1 335876
SA 1 SA 2
Cadenas SA2 335877
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
