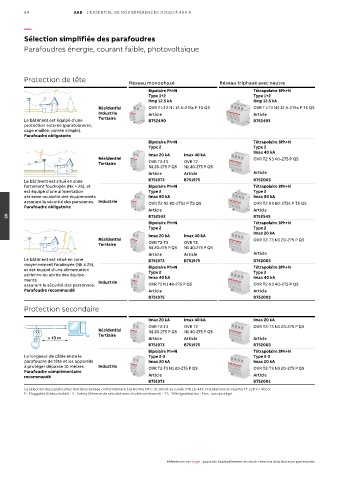

Page 56 - L'essentiel de nos références jusqu'à 400 A version 2022

54 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

Sélection simplifiée des parafoudres
Parafoudres énergie, courant faible, photovoltaïque

Protection de tête Réseau monophasé Réseau triphasé avec neutre

Bipolaire Ph+N Tétrapolaire 3Ph+N
Type 1+2 Type 1+2
Iimp 12.5 kA Iimp 12.5 kA
Résidentiel OVR T1-T2 N1 12.5-275s P TS QS OVR T1-T2 N3 12.5-275s P TS QS
Industrie Article Article
Le bâtiment est équipé d’une Tertiaire B752490 B752493
protection externe (paratonnerre,
cage maillée, pointe simple).
Parafoudre obligatoire
Bipolaire Ph+N Tétrapolaire 3Ph+N
Type 2 Type 2
Imax 40 kA
Imax 20 kA Imax 40 kA
Résidentiel OVR T2 N3 40-275 P QS
Tertiaire OVR T2-T3 OVR T2
N1 20-275 P QS N1 40-275 P QS
Article Article Article
Le bâtiment est situé en zone B751973 B751975 B752003
fortement foudroyée (Nk > 25), et Bipolaire Ph+N Tétrapolaire 3Ph+N
est équipé d’une alimentation Type 2 Type 2
aérienne ou abrite des équipements Imax 80 kA Imax 80 kA
assurant la sécurité des personnes. Industrie OVR T2 N1 80-275s P TS QS OVR T2 N3 80-275s P TS QS
Parafoudre obligatoire
Article Article
B752542 B752545
05
Bipolaire Ph+N Tétrapolaire 3Ph+N
Type 2 Type 2
Imax 20 kA
Imax 20 kA Imax 40 kA
Résidentiel OVR T2-T3 N3 20-275 P QS
Tertiaire OVR T2-T3 OVR T2
N1 20-275 P QS N1 40-275 P QS
Article Article Article
Le bâtiment est situé en zone B751973 B751975 B752003
moyennement foudroyée (Nk ≤ 25),
et est équipé d’une alimentation Bipolaire Ph+N Tétrapolaire 3Ph+N
aérienne ou abrite des équipe- Type 2 Type 2
ments Industrie Imax 40 kA Imax 40 kA
assurant la sécurité des personnes. OVR T2 N1 40-275 P QS OVR T2 N3 40-275 P QS
Parafoudre recommandé Article Article
B751975 B752003

Protection secondaire

Imax 20 kA Imax 40 kA Imax 20 kA
L OVR T2-T3 OVR T2 OVR T2-T3 N3 20-275 P QS
N
Résidentiel N1 20-275 P QS N1 40-275 P QS
Tertiaire
> 10 m Article Article Article
B751973 B751975 B752003
Bipolaire Ph+N Tétrapolaire 3Ph+N
La longueur de câble entre le Type 2-3 Type 2-3
parafoudre de tête et les appareils Imax 20 kA Imax 20 kA
à protéger dépasse 10 mètres. Industrie OVR T2-T3 N1 20-275 P QS OVR T2-T3 N3 20-275 P QS
Parafoudre complémentaire
recommandé Article Article
B751973 B752001
La sélection des parafoudres doit être réalisée conformément à la Norme NF C 15-100 et au Guide UTE 15-443. Installations en régime TT 230 V / 400 V.
P : Pluggable (Débrochable) - S : Safety (Réserve de sécurité avec double varistance) - TS : Télésignalisation - Plus : autoprotégé.

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
