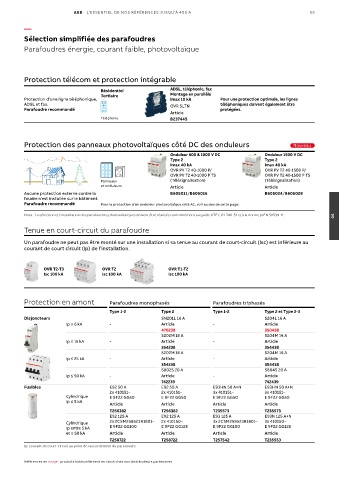

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 55
—
Sélection simplifiée des parafoudres
Parafoudres énergie, courant faible, photovoltaïque
Protection télécom et protection intégrable
Résidentiel ADSL, téléphonie, fax
Tertiaire Montage en parallèle
Protection d’une ligne téléphonique, Imax 10 kA Pour une protection optimale, les lignes
ADSL et fax. OVR SLTN téléphoniques doivent également être
Parafoudre recommandé protégées.
Article
Téléphone B237445
Protection des panneaux photovoltaïques côté DC des onduleurs Nouveau
Onduleur 600 & 1000 V DC Onduleur 1500 V DC
Type 2 Type 2
Imax 40 kA Imax 40 kA
DC OVR PV T2 40-1000 P/ OVR PV T2 40-1500 P/
AC OVR PV T2 40-1000 P TS OVR PV T2 40-1500 P TS
Panneaux (Télésignalisation) (Télésignalisation)
et onduleurs Article Article
Aucune protection externe contre la B605011/B605016 B605024/B605028
foudre n’est installée sur le bâtiment.
Parafoudre recommandé Pour la protection d'un onduleur photovoltaïque côté AC, voir au dos de cette page.
Nota : La sélection et l'installation des parafoudres photovoltaïques doivent être réalisés conformément au guide UTE C 61-740-51 et à la norme prEN 50539-11. 05
Tenue en court-circuit du parafoudre
Un parafoudre ne peut pas être monté sur une installation si sa tenue au courant de court-circuit (Isc) est inférieure au
courant de court circuit (Ip) de l’installation.
OVR T2-T3 OVR T2 OVR T1-T2
Isc 100 kA Isc 100 kA Isc 100 kA
Protection en amont Parafoudres monophasés Parafoudres triphasés
Type 1-2 Type 2 Type 1-2 Type 2 et Type 2-3
Disjoncteurs SN201L 16 A S204L 16 A
Ip ≤ 6 kA - Article - Article
470238 350438
S202M 16 A S204M 16 A
Ip ≤ 15 kA - Article - Article
354238 354438
S202M 16 A S204M 16 A
Ip ≤ 25 kA - Article - Article
354238 354438
S802S 20 A S804S 20 A
Ip ≤ 50 kA - Article - Article
742239 742439
Fusibles E92 50 A E92 50 A E93HN 50 A+N E93HN 50 A+N
2x 410151– 2x 410151– 3x 410151– 3x 410151–
Cylindrique E 9F22 GG50 E 9F22 GG50 E 9F22 GG50 E 9F22 GG50
Ip ≤ 5 kA
Article Article Article Article
T256382 T256382 T235573 T235573
E92 125 A E92 125 A E93 125 A E93N 125 A+N
Cylindrique 2x 2CSM259523R1801– 2x 410150– 3x 2CSM259523R1801– 3x 410150–
Ip entre 5 kA E 9F22 GG100 E 9F22 GG125 E 9F22 GG100 E 9F22 GG125
et ≤ 50 kA Article Article Article Article
T258722 T258722 T257542 T235553
Ip: courant de court-circuit au point de raccordement du parafoudre
Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
