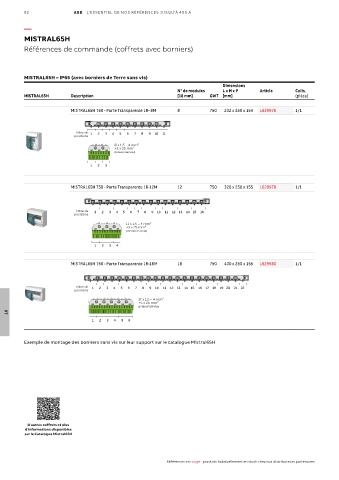

Page 84 - L'essentiel de nos références jusqu'à 400 A version 2022

82 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

MISTRAL65H
Références de commande (coffrets avec borniers)

MISTRAL65H – IP65 (avec borniers de Terre sans vis)
Dimensions
N° de modules L x H x P Article Colis.
MISTRAL65H Description [18 mm] GWT [mm] (pièce)

MISTRAL65H 750 - Porte Transparente 1R- 8M 8 750 232 x 250 x 154 L629976 1/1

Nbre de 1 2 3 4 5 6 7 8 9 10 11
positions
8 x 1,5 – 4 mm²
+2 x 25 mm²
(1SPE007715F9713)

1 2 3

MISTRAL65H 750 - Porte Transparente 1R-12M 12 750 320 x 250 x 155 L629978 1/1

Nbre de 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
positions
11 x 1,5 – 4 mm²
+3 x 25 mm²
(1SPE007715F9714)
1 2 3 4

MISTRAL65H 750 - Porte Transparente 1R-18M 18 750 430 x 250 x 155 L629980 1/1

Nbre de 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
positions
17 x 1,5 – 4 mm²
+5 x 25 mm²
(1SPE007715F9716)
07
1 2 3 4 5 6

Exemple de montage des borniers sans vis sur leur support sur le catalogue Mistral65H

D'autres coffrets et plus
d'informations disponibles
sur le Catalogue Mistral65H

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
