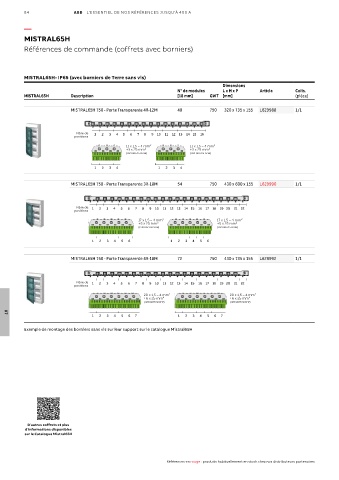

84 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

MISTRAL65H
Références de commande (coffrets avec borniers)

MISTRAL65H- IP65 (avec borniers de Terre sans vis)
Dimensions
N° de modules L x H x P Article Colis.
MISTRAL65H Description [18 mm] GWT [mm] (pièce)

MISTRAL65H 750 - Porte Transparente 4R-12M 48 750 320 x 735 x 155 L629988 1/1

Nbre de 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
positions
11 x 1,5 – 4 mm² 11 x 1,5 – 4 mm²
+3 x 25 mm² +3 x 25 mm²
(1SPE007715F9714) (1SPE007715F9714)
1 2 3 4 1 2 3 4

MISTRAL65H 750 - Porte Transparente 3R-18M 54 750 430 x 600 x 155 L629990 1/1

Nbre de
positions 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
17 x 1,5 – 4 mm² 17 x 1,5 – 4 mm²
+5 x 25 mm² +5 x 25 mm²
(1SPE007715F9716) (1SPE007715F9716)
1 2 3 4 5 6 1 2 3 4 5 6

MISTRAL65H 750 - Porte Transparente 4R-18M 72 750 430 x 735 x 155 L629992 1/1

Nbre de 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
positions
20 x 1,5 – 4 mm² 20 x 1,5 – 4 mm²
+6 x 25 mm² +6 x 25 mm²
(1SPE007715F9717) (1SPE007715F9717)

1 2 3 4 5 6 7 1 2 3 4 5 6 7
07
Exemple de montage des borniers sans vis sur leur support sur le catalogue Mistral65H

D'autres coffrets et plus
d'informations disponibles
sur le Catalogue Mistral65H

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
