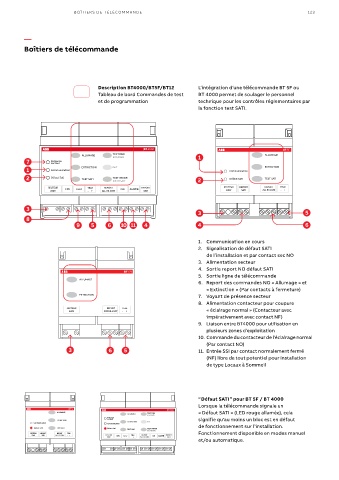

BOÎTIERS DE TÉLÉCOMMANDE 123

—
Boîtiers de télécommande

Description BT4000/BT5F/BT12 L’intégration d’une télécommande BT 5F ou
Tableau de bord Commandes de test BT 4000 permet de soulager le personnel
et de programmation technique pour les contrôles réglementaires par
la fonction test SATI.

4000 5F
TEST PAIR
ALLUMAGE Init JOUR 1 ALLUMAGE
7 Présence
secteur
1 Communication EXTINCTION INIT Communication EXTINCTION
2 Défaut Sati TEST SATI TEST IMPAIR Défaut SATI TEST SATI
Init HEURE 2
SECTEUR CEN L1-L2 TELE REPORT CLE ALARME REPORT SECTEUR REPORT REPORT TELE
230V - + ALL EX COM SATI 230V SATI ALL EX COM - +

3
3 5
8
9 5 6 10 11 4 4 6

1. Communication en cours
2. Signalisation de défaut SATI
de l’installation et par contact sec NO
3. Alimentation secteur
4. Sortie report NO défaut SATI
12V
5. Sortie ligne de télécommande
ALLUMAGE
6. Report des commandes NO « Allumage » et
« Extinction » (Par contacts à fermeture)
EXTINCTION
7. Voyant de présence secteur
8. Alimentation contacteur pour coupure
SECTEUR REPORT TELE
230V COM ALL EXT - + « éclairage normal » (Contacteur avec
impérativement avec contact NF)
9. Liaison entre BT4000 pour utilisation en
plusieurs zones d’exploitation
10. Commande du contacteur de l’éclairage normal
(Par contact NO)
3 6 5 11. Entrée SSI par contact normalement fermé
(NF) libre de tout potentiel pour installation
de type Locaux à Sommeil

“ Défaut SATI ” pour BT 5F / BT 4000
Lorsque la télécommande signale un
5F
4000
ALLUMAGE TEST PAIR « Défaut SATI » (LED rouge allumée), cela
ALLUMAGE
Init JOUR
Présence signifie qu'au moins un bloc est en défaut
EXTINCTION secteur
Communication Communication EXTINCTION INIT
Défaut SATI TEST SATI Défaut Sati de fonctionnement sur l’installation.
TEST SATI TEST IMPAIR
Init HEURE
SECTEUR REPORT REPORT TELE Fonctionnement disponible en modes manuel
230V SATI ALL EX COM - + SECTEUR CEN L1-L2 TELE REPORT CLE ALARME REPORT
230V - + ALL EX COM SATI
et/ou automatique.
