124 K AUFEL® CATALOGUE 2024 ÉCL AIR AGE DE SÉCURITÉ ET AL ARMES

—

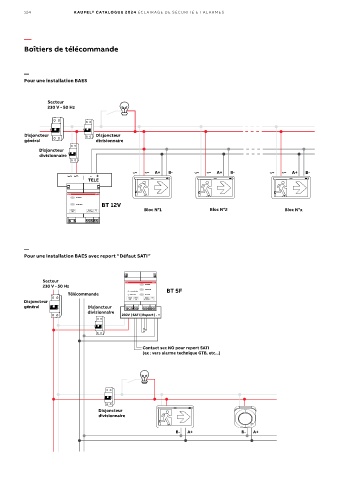

Boîtiers de télécommande

—
Pour une installation BAES

Secteur
230 V - 50 Hz

Disjoncteur Disjoncteur
général divisionnaire
Disjoncteur
divisionnaire

A+ B- A+ B- A+ B-
TELE

12V
ALLUMAGE
EXTINCTION BT 12V
SECTEUR REPORT TELE Bloc N1 Bloc N2 Bloc Nx
230V ALL EX COM - +

—
Pour une installation BAES avec report “ Défaut SATI ”

Secteur 5F
230 V - 50 Hz ALLUMAGE
EXTINCTION BT 5F
Communication
Télécommande Défaut Sati TEST SATI
SECTEUR REPORT ALL EX COM TELE - +
REPORT
230V
Disjoncteur
SATI
général Disjoncteur
divisionnaire
230V | SATI | Report | - +

Contact sec NO pour report SATI
(ex : vers alarme technique GTB, etc...)

Disjoncteur
divisionnaire

B- A+ B- A+
