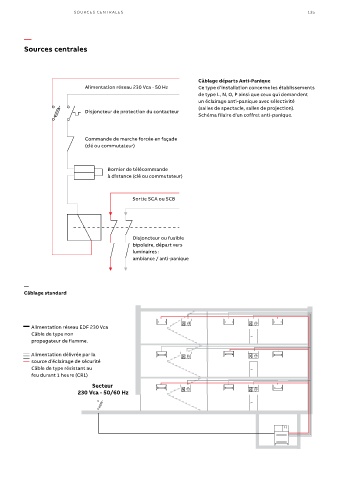

SOURCES CENTR ALES 135

—
Sources centrales

Câblage départs Anti-Panique
Alimentation réseau 230 Vca - 50 Hz Ce type d’installation concerne les établissements
de type L, N, O, P ainsi que ceux qui demandent
un éclairage anti-panique avec sélectivité
(salles de spectacle, salles de projection).
Disjoncteur de protection du contacteur
Schéma filaire d'un coffret anti-panique.

Commande de marche forcée en façade
(clé ou commutateur)

Bornier de télécommande
à distance (clé ou commutateur)

Sortie SCA ou SCB

Disjoncteur ou fusible
bipolaire, départ vers
luminaires :
ambiance / anti-panique

—
Câblage standard

Alimentation réseau EDF 230 Vca
Câble de type non
propagateur de flamme.

Alimentation délivrée par la
source d’éclairage de sécurité
Câble de type résistant au
feu durant 1 heure (CR1)
Secteur
230 Vca - 50/60 Hz

DEFIL/MENU AUTONOM I TESTE INIT/RESET
SECTEUR BATTERIE ALIMENTATION DEFAUT/ALARME STOPE AFFICHA ET ARRET G
UTILISATION MARCHE ARRET
