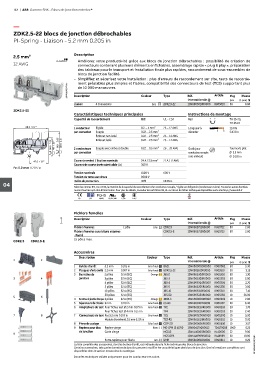

Page 168 - Gamme SNK Blocs de jonction entrelec®

164 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZDK2.5-22 blocs de jonction débrochables
PI-Spring - Liaison - 5.2 mm 0.205 in

2.5 mm² Description
– Améliorez votre productivité grâce aux blocs de jonction débrochables : possibilité de création de
12 AWG connecteurs contenant plusieurs éléments enfichables, assemblage rapide « plug & play », préparation
des tableaux pour le transport et installation finale plus rapides, raccordement de sous-ensembles de
blocs de jonction facilité.
– Simplifiez et sécurisez votre installation : plus d'erreurs de raccordement sur site, tests de raccorde-
ment préalables plus simples et fiables, compatibilité des connecteurs de test (TC5) supportant plus
1SNK162093V0014 de 10 000 manœuvres. Article

Type
Réf.
Masse
Couleur
Description
internationale @ Pkg (1 pce) g
pce
Liaison 4 connexions Gris ZDK2.5-22 1SNK805010R0000 K805010 50 9.60
ZDK2.5-22
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
89.3 3.52" 1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé
0.22 ... 2.5 mm²
26 ... 14 AWG
50.5 1.99" 43 1.69" 66.1 2.60" 58.6 2.31" 2 conducteurs Souple avec embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Tournevis plat
conducteur souple
par connexion Outil (pour Ø 3.5 mm
sans embout) Ø 0.138 in
Courant nominal / Section nominale 24 A / 2.5 mm² 22 A / 12 AWG
47.5 1.87"
Courant de courte durée admissible (1s) 300 A
Pas 5.2 mm 0.205 in
Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
04 Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV
Fichiers femelles
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fichiers femelles 1 pôle Gris CDK2.5 1SNK805712R0000 K805712 50 2.80
Fichiers femelles sans tétons externes CDK2.5-E 1SNK805713R0000 K805713 50 2.80
- Fermé
CDK2.5 CDK2.5-E 15 pôles max.

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé EDK2.5-22 1SNK805910R0000 K805910 20 3.15
3 Barrettes de 2 pôles 32 A (IEC) Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles 32 A (IEC) JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles 32 A (IEC) JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles 32 A (IEC) JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles 32 A (IEC) JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles 32 A (IEC) JB5-50 1SNK905350R0000 K905350 10 36.00
5 6
4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 8 7 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
8 Pions de codage Gris foncé COP-ZD 1SNK900636R0000 K900636 10 3.57
9 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
9
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. 1SNK164001S0301
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Données techniques valides uniquement pour les conducteurs en cuivre.
