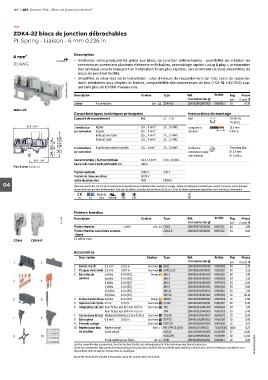

Page 170 - Gamme SNK Blocs de jonction entrelec®

166 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZDK4-22 blocs de jonction débrochables
PI-Spring - Liaison - 6 mm 0.236 in

4 mm² Description
– Améliorez votre productivité grâce aux blocs de jonction débrochables : possibilité de création de
10 AWG connecteurs contenant plusieurs éléments enfichables, assemblage rapide « plug & play », préparation
des tableaux pour le transport et installation finale plus rapides, raccordement de sous-ensembles de
blocs de jonction facilité.
– Simplifiez et sécurisez votre installation : plus d'erreurs de raccordement sur site, tests de raccorde-
ment préalables plus simples et fiables, compatibilité des connecteurs de test (TC5-R1 + ES-TC6) sup-
1SNK162094V0014 portant plus de 10 000 manœuvres. Article

Description
Couleur
Réf.
Masse
Type
internationale @ Pkg (1 pce) g
pce
Liaison 4 connexions Gris ZDK4-22 1SNK806010R0000 K806010 50 14.30
ZDK4-22
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
93.8 3.69" 1 conducteur Rigide 0.5 ... 6 mm² 26 ... 10 AWG Longueur à 12.5 mm
par connexion Souple 0.5 ... 4 mm² dénuder 0.492 in
Embout non isolé 0.5 ... 4 mm² 26 ... 12 AWG
0.5 ... 4 mm²
26 ... 12 AWG
Embout isolé
50.5 1.99" 43 1.69" 67.2 2.65" 59.7 2.35" 2 conducteurs Souple avec embout double 0.5 ... 1 mm² 26 ... 18 AWG Outil (pour Tournevis plat
par connexion conducteur souple Ø 3.5 mm
sans embout) Ø 0.138 in
50.3 1.98" Courant nominal / Section nominale 30 A / 4 mm² 30 A / 10 AWG
Courant de courte durée admissible (1s) 480 A
Pas 6 mm 0.236 in
Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
04 Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV

Fichiers femelles
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fichiers femelles 1 pôle Gris CDK4 1SNK806712R0000 K806712 50 3.80
Fichiers femelles sans tétons externes CDK4-E 1SNK806713R0000 K806713 50 4.50
- Fermé
15 pôles max.
CDK4 CDK4-E
Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ (1 pce) g
1 2 pce
1 Butées d'arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d’extrémité 2.2 mm 0.087 in Gris foncé EDK2.5-22 1SNK805910R0000 K805910 20 3.15
3 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
5 6 4 Barrettes de jonction interpas 3 pôles 32 A (IEC) Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
7 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
7 8 8 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
9 Pions de codage Gris foncé COP-ZD 1SNK900636R0000 K900636 10 3.57
10 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
9 10 MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction. 1SNK164002S0301
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Données techniques valides uniquement pour les conducteurs en cuivre.
