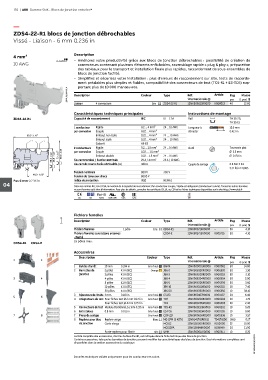

Page 174 - Gamme SNK Blocs de jonction entrelec®

170 | ABB Gamme SNK - Blocs de jonction entrelec®

—
ZDS4-22-R1 blocs de jonction débrochables
Vissé - Liaison - 6 mm 0.236 in

4 mm² Description
– Améliorez votre productivité grâce aux blocs de jonction débrochables : possibilité de création de
10 AWG connecteurs contenant plusieurs éléments enfichables, assemblage rapide « plug & play », préparation
des tableaux pour le transport et installation finale plus rapides, raccordement de sous-ensembles de
blocs de jonction facilité.
– Simplifiez et sécurisez votre installation : plus d'erreurs de raccordement sur site, tests de raccorde-
ment préalables plus simples et fiables, compatibilité des connecteurs de test (TC5-R1 + ES-TC6) sup-
portant plus de 10 000 manœuvres.
1SNK161138V0014 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
Liaison 4 connexions Gris ZDS4-22-R1 1SNK806013R0000 K806013 40 12.60
Caractéristiques techniques principales Instructions de montage
ZDS4-22-R1 Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
80.3 3.16" Embout non isolé 0.22 ... 4 mm² 24 … 10 AWG
Embout isolé 0.22 ... 4 mm² 24 … 10 AWG
Gabarit A3-B3
2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
Souple
Ø 3.5 mm
par connexion
0.22 … 1.5 mm²
56.4 2.22" 48.9 1.93" 73 2.87" 65.5 2.58" Courant nominal / Section nominale 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Embout double
28 A / 10 AWG
29 A / 4 mm²
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 Nm ± 0.1
5.31 lb.in ± 0.885
Tension nominale 800 V 300 V
48.3 1.90"
Tension de tenue aux chocs 8000 V
Pas 6 mm 0.236 in Indice de protection IP20 NEMA 1
04 Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV
Fichiers femelles
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Fichiers femelles 1 pôle Gris CDS4-R1 1SNK806714R0000 – 50 4.10
Fichiers femelles sans tétons externes CDS4-E 1SNK805715R0000 K805715 50 4.10
- Fermé
15 pôles max.
CDS4-R1 CDS4-E
Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Butées d'arrêt 10 mm 0.394 in Gris foncé BAM4 1SNK900001R0000 K900001 50 14.00
2 Barrettes de 2 pôles 41 A (IEC) Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles 41 A (IEC) JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles 41 A (IEC) JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles 41 A (IEC) JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles 41 A (IEC) JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles 41 A (IEC) JB6-50 1SNK906350R0000 K906350 10 38.10
3 Séparateurs de circuits 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.40
5 6
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.70
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.40
5 Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
6 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
7 8 7 Pions de codage Gris foncé COP-ZD 1SNK900636R0000 K900636 10 3.57
8 Repères pour bloc Repère vierge Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27
de jonction Carte vierge MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
1SNK164004S0301
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
Données techniques valides uniquement pour les conducteurs en cuivre.
