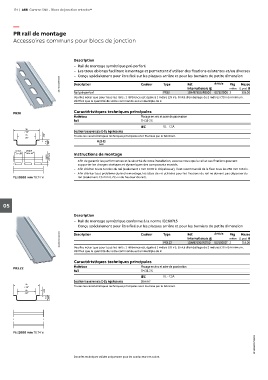

Page 178 - Gamme SNK Blocs de jonction entrelec®

174 | ABB Gamme SNK - Blocs de jonction entrelec®

—
PR rail de montage
Accessoires communs pour blocs de jonction

Description
– Rail de montage symétrique pré-perforé
– Les trous oblongs facilitent le montage et permettent d'utiliser des fixations existantes et/ou diverses
– Conçu spécialement pour être fixé sur les plaques arrière et pour les borniers de petite dimension
1SNK500072F0000 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
mètre
Rail pré-perforé
1SNA173220R0500 017322005 2
PR30
Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum. 328.00
Vérifiez que la quantité de votre commande est un multiple de 2.
Caractéristiques techniques principales
PR30
Matériaux Placage en zinc et acier de passivation
Rail TH 35-7.5
IEC UL - CSA
Section transversale E-Cu équivalente
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS
Instructions de montage
– Afin de garantir les performances et la sécurité de votre installation, assurez-vous que le rail et ses fixations peuvent
supporter les charges statiques et dynamiques des composants montés.
– Afin d'éviter toute torsion du rail (seulement 1 mm 0.039 in d'épaisseur), il est recommandé de le fixer tous les 250 mm 9.84 in.
– Afin d'éviter tout problème durant le montage, les têtes de vis utilisées pour les fixations du rail ne doivent pas dépasser du
Pas 2000 mm 78.74 in rail (seulement 7.5 mm 0.295 in de hauteur de rail).

05

Description
– Rail de montage symétrique conforme à la norme IEC60715
– Conçu spécialement pour être fixé sur les plaques arrière et pour les borniers de petite dimension
1SNK500073F0000 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
mètre
718.00
1SNA174300R1700
017430017 2
PR3.Z2
Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum.
Vérifiez que la quantité de votre commande est un multiple de 2.
Caractéristiques techniques principales
Matériaux Placage en zinc et acier de passivation
PR3.Z2
Rail TH 35-7.5
IEC UL - CSA
Section transversale E-Cu équivalente 16 mm²
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

Pas 2000 mm 78.74 in
1SNK160017S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
