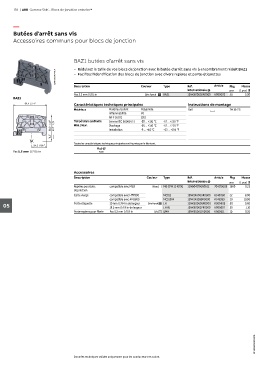

Page 182 - Gamme SNK Blocs de jonction entrelec®

178 | ABB Gamme SNK - Blocs de jonction entrelec®

—
Butées d'arrêt sans vis
Accessoires communs pour blocs de jonction

BAZ1 butées d'arrêt sans vis
– Réduisez la taille de vos blocs de jonction avec la butée d'arrêt sans vis à encombrement réduit BAZ1
1SNK160160F0014 – Facilitez l'identification des blocs de jonction avec divers repères et porte-étiquettes

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
BAZ1
54.4 2.14" Caractéristiques techniques principales Instructions de montage
Matériaux Matériau isolant Polyamide Rail TH 35-7.5
Inflammabilité V0
NF F 16 101 I2F2 -67 ... +230 °F
-55 ... +110 °C
Service IEC 60068-2-1
Température ambiante
36.2 1.42" 43.7 1.72" Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
+23 ... +104 °F
-5 ... +40 °C
Installation

Toutes les caractéristiques techniques principales sont fournies par le fabricant.
24.2 0.95"
Pas 5.2 mm 0.205 in RoHS

Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Repères pour bloc compatible avec MG3 Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction
Carte vierge compatible avec HTP500 MC512 1SNK140000R0000 K140000 22 9.00
compatible avec AMS600 MC512PA 1SNK149999R0000 K149999 20 10.00
05 Porte-étiquette 10 mm 0.394 in de largeur Gris foncé LH 1SNK900605R0000 K900605 50 0.60
K900607
1.10
50
1SNK900607R0000
LH-R1
19.5 mm 0.768 in de largeur
Porte-repères pour filerie Pas 5.2 mm 0.205 in Gris UMH 1SNK900611R0000 K900611 10 0.20

1SNK160002S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
