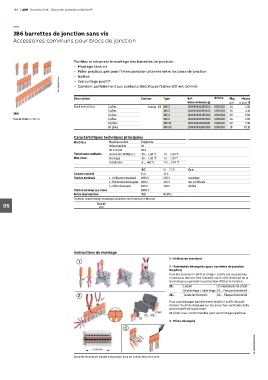

182 | ABB Gamme SNK - Blocs de jonction entrelec®

—
JB6 barrettes de jonction sans vis
Accessoires communs pour blocs de jonction

Facilitez et sécurisez le montage des barrettes de jonction :
– Montage sans vis
– Pôles prédécoupés pour l'interconnexion alternée entre les blocs de jonction
– Isolées
1SNK160143F0014 – Verrouillage positif
– Convient parfaitement aux contacts électriques faibles (20 mA, 50 mV)

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 6 mm 0.236 in 2 pôles Orange JB6-2 1SNK906302R0000 K906302 50 1.30
3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
JB6 4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
Pas 6 mm 0.236 in 5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles JB6-50 1SNK906350R0000 K906350 10 38.10
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 41 A 30 A
Tension nominale 1 - Utilisation standard 1000 V 600 V Consulter
2 - Extrémités découpées 800 V 300 V nos certificats
3 - Pôles découpés 400 V 300 V dédiés
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
05 RoHS

Instructions de montage
1 - Utilisation standard
2 - Extrémités découpées (pour barrettes de jonction
50 pôles)
Pour les tensions > 50 V et Uimp > 2.5 KV, les accessoires
ci-dessous doivent être installés sur le côté découpé de la
barrette pour garantir la protection IP20 et la tension :
ZS... Liaison CS Séparateurs de circuit
Double étage / triple étage ES… Flasque d'extrémité
ZK… Toutes les fonctions EK… Flasque d'extrémité
Pour une découpe parfaitement droite, il suffit de posi-
tionner l’outil de découpe sur les encoches verticales de la
partie isolée de la barrette.
15 pôles max. recommandés pour un montage pratique.
3 - Pôles découpés

1SNK160029S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
