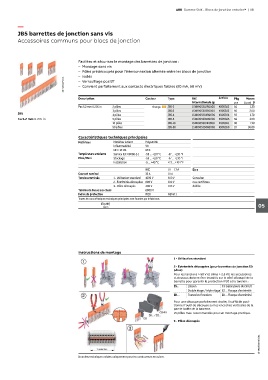

ABB Gamme SNK - Blocs de jonction entrelec® | 181

—
JB5 barrettes de jonction sans vis
Accessoires communs pour blocs de jonction

Facilitez et sécurisez le montage des barrettes de jonction :
– Montage sans vis
– Pôles prédécoupés pour l'interconnexion alternée entre les blocs de jonction
– Isolés
1SNK160143F0014 – Verrouillage positif
– Convient parfaitement aux contacts électriques faibles (20 mA, 50 mV)

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 5.2 mm 0.205 in 2 pôles Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 pôles JB5-3 1SNK905303R0000 K905303 50 2.00
JB5 4 pôles JB5-4 1SNK905304R0000 K905304 50 2.70
Pas 5.2 mm 0.205 in 5 pôles JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles JB5-50 1SNK905350R0000 K905350 10 36.00
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 32 A 30 A
Tension nominale 1 - Utilisation standard 1000 V 600 V Consulter
2 - Extrémités découpées 800 V 300 V nos certificats
3 - Pôles découpés 400 V 300 V dédiés
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
05
RoHS

Instructions de montage
1 - Utilisation standard
2 - Extrémités découpées (pour barrettes de jonction 50
pôles)
Pour les tensions > 50 V et Uimp > 2.5 KV, les accessoires
ci-dessous doivent être installés sur le côté découpé de la
barrette pour garantir la protection IP20 et la tension :
ZS... Liaison CS Séparateurs de circuit
Double étage / triple étage ES… Flasque d'extrémité
ZK… Toutes les fonctions EK… Flasque d'extrémité
Pour une découpe parfaitement droite, il suffit de posi-
tionner l’outil de découpe sur les encoches verticales de la
partie isolée de la barrette.
15 pôles max. recommandés pour un montage pratique.
3 - Pôles découpés

1SNK160027S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
