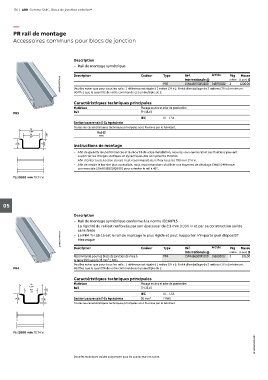

176 | ABB Gamme SNK - Blocs de jonction entrelec®

—
PR rail de montage
Accessoires communs pour blocs de jonction

Description
– Rail de montage symétrique
Masse
Description Couleur Type Réf. Article Pkg (1 pce) g
1SNK500075F0000 Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum.
internationale @
mètre
2
PR5
1SNA168700R2200 016870022
1200.00
Vérifiez que la quantité de votre commande est un multiple de 2.
Caractéristiques techniques principales
Matériaux Placage en zinc et acier de passivation
PR5 Rail TH 35-15
IEC UL - CSA
Section transversale E-Cu équivalente
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

Instructions de montage
– Afin de garantir les performances et la sécurité de votre installation, assurez-vous que le rail et ses fixations peuvent
supporter les charges statiques et dynamiques des composants montés.
– Afin d'éviter toute torsion du rail, il est recommandé de le fixer tous les 700 mm 27.6 in.
– Afin de rendre le bornier plus accessible, nous recommandons d'utiliser nos équerres de décalage EM45 (référence
commerciale 1SNA008521R2600) pour orienter le rail à 45°.
Pas 2000 mm 78.74 in

05

Description
– Rail de montage symétrique conforme à la norme IEC60715
– La rigidité du rail est renforcée par son épaisseur de 2.3 mm 0.090 in et par sa construction solide
sans fente
1SNK500076F0000 – Le PR4 TH 35-15 est le rail de montage le plus rigide et peut supporter n'importe quel dispositif
électrique
Couleur
Type
Description
Masse
Réf.
internationale @ Article Pkg (1 pce) g
mètre
Recommandé pour les blocs de jonction de mise à PR4 1SNA168500R1200 016850012 2 915.00
la terre SNK jusqu'à 35 mm² 2 AWG.
Veuillez noter que pour tous les rails : 1 référence est égale à 1 mètre (39 in). Unité d'emballage de 2 mètres (78 in) minimum.
PR4 Vérifiez que la quantité de votre commande est un multiple de 2.
Caractéristiques techniques principales
Matériaux Placage en zinc et acier de passivation
Rail TH 35-15
IEC UL - CSA
Section transversale E-Cu équivalente 50 mm² 2 AWG
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

Pas 2000 mm 78.74 in
1SNK160041S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
