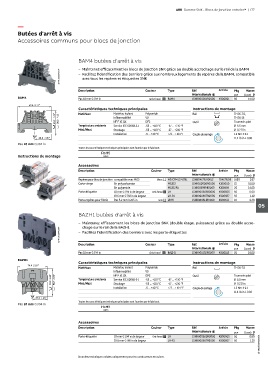

P. 181

ABB  Gamme SNK - Blocs de jonction entrelec®  |  177


         —
         Butées d'arrêt à vis
         Accessoires communs pour blocs de jonction




                                    BAM4 butées d'arrêt à vis

                           1SNK160333V0014    – Maintenez efficacement les blocs de jonction SNK grâce au double accrochage sur le rail de la BAM4
                                       – Facilitez l'identification des borniers grâce aux nombreux logements de repères de la BAM4, compatible
                                      avec tous les repères et étiquettes SNK

                                    Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
         BAM4                       Pas 10 mm 0.394 in             Gris foncé  BAM4   1SNK900001R0000  K900001  50  14.00
              53.6  2.11"
                                    Caractéristiques techniques principales            Instructions de montage
                                                                  Polyamide
                                                   Matériau isolant
                         43.7  1.72"  36.2  1.42"  Matériaux  Inflammabilité  V0       Rail              TH 35-7.5,
                                                                                                         TH 35-15
                                                                                                         Tournevis plat
                                                   NF F 16 101
                                                                  I2F2
                                                                                       Outil
                                    Température ambiante  Service IEC 60068-2-1  -55 ... +110 °C  -67 ... +230 °F  Ø 5.5 mm
                                    Mini./Maxi.    Stockage       -55 ... +110 °C  -67 ... +230 °F       Ø 0.217 in
                                                   Installation   -5 ... +40 °C  +23 ... +104 °F  Couple de serrage  1.3 Nm ± 0.1
                  26.8  1.06"                                                                            11.4  lb.in ± 0.88
         Pas 10 mm 0.394 in
                                    Toutes les caractéristiques techniques principales sont fournies par le fabricant.
         Instructions de montage               RoHS
                                    Accessoires
                                    Description                     Couleur  Type     Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
                                    Repères pour bloc de jonction compatible avec MG3  Blanc  MG-CPM 13 41791  1SNB041791R0612  704179106 1680  0.27
                                    Carte vierge    En polycarbonate        MC812     1SNK160000R0000  K160000  22  10.00
                                                    En polyamide            MC812PA   1SNK169999R0000  K169999  20  14.00
                                    Porte-étiquette  10 mm 0.394 in de largeur  Gris foncé  LH  1SNK900605R0000  K900605  50  0.60
                                                    19.5 mm 0.768 in de largeur  LH-R1  1SNK900607R0000  K900607  50  1.10
                                    Porte-repères pour filerie  Pas 5.2 mm 0.205 in  Gris  UMH  1SNK900611R0000  K900611  10  0.20
                                                                                                                    05
                                    BAZH1 butées d'arrêt à vis

                                       – Maintenez efficacement les blocs de jonction SNK (double étage, puissance) grâce au double accro-
                                      chage sur le rail de la BAZH1
                           1SNK160094F0014    – Facilitez l'identification des borniers avec les porte-étiquettes


                                    Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
                                    Pas 10 mm 0.394 in             Gris foncé  BAZH1  1SNK900102R0000  K900102  20  24.00
         BAZH1
                                    Caractéristiques techniques principales            Instructions de montage
             74.4  2.93"
                                    Matériaux      Matériau isolant  Polyamide         Rail              TH 35-7.5
                                                   Inflammabilité  V0
                        73.2  2.88"  65.7  2.59"  Température ambiante  NF F 16 101  I2F2  -67 ... +230 °F  Outil  Tournevis plat
                                                                                                         Ø 5.5 mm
                                                                  -55 ... +110 °C
                                                   Service IEC 60068-2-1
                                    Mini./Maxi.
                                                                            -67 ... +230 °F
                                                   Stockage
                                                                  -55 ... +110 °C
                                                                                                         Ø 0.217 in
                                                   Installation   -5 ... +40 °C  +23 ... +104 °F  Couple de serrage  1.3 Nm ± 0.1
                                                                                                         11.4  lb.in ± 0.88
                 37.2  1.46"
                                    Toutes les caractéristiques techniques principales sont fournies par le fabricant.
         Pas 10 mm 0.394 in
                                               RoHS
                                    Accessoires
                                    Description                     Couleur  Type     Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
                                                                                                                    1SNK160026S0301
                                    Porte-étiquette  10 mm 0.394 in de largeur  Gris foncé  LH  1SNK900605R0000  K900605  50  0.60
                                                    19.5 mm 0.768 in de largeur  LH-R1  1SNK900607R0000  K900607  50  1.10
                                    Données techniques valides uniquement pour les conducteurs en cuivre.
