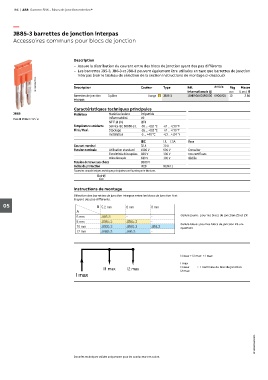

186 | ABB Gamme SNK - Blocs de jonction entrelec®

—
JB85-3 barrettes de jonction interpas
Accessoires communs pour blocs de jonction

Description
– Assure la distribution du courant entre des blocs de jonction ayant des pas différents
– Les barrettes JB5-3, JB6-3 et JB8-3 peuvent également être utilisées en tant que barrettes de jonction
interpas (voir le tableau de sélection de la section Instructions de montage ci-dessous)
1SNK160125F0014 Description Couleur Type Réf. Article Pkg Masse

10
2.80
1SNK900603R0000 K900603
Barrettes de jonction 3 pôles Orange JB85-3 internationale @ pce (1 pce) g
interpas
Caractéristiques techniques principales
JB85 Matériaux Matériau isolant Polyamide
Pas 8 mm 0.315 in Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 32 A 30 A
Tension nominale Utilisation standard 1000 V 600 V Consulter
Extrémités découpées 800 V 300 V nos certificats
Pôles découpés 630 V 300 V dédiés
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

Instructions de montage
Sélection des barrettes de jonction interpas entre les blocs de jonction A et
B ayant des pas différents.
05 B 5.2 mm 6 mm 8 mm
A
Cellule jaune : pour les blocs de jonction ZS et ZK
6 mm JB5.3 - -
8 mm JB85.3 JB85.3 -
Cellule bleue : pour les blocs de jonction ZS uni-
10 mm JB85.3 JB85.3 JB8.3 quement
12 mm JB85.3 JB6.3 -

I1 max + I2 max d I max
I max
I1 max d I nominale du bloc de jonction
I1 max I2 max I2 max
I max

1SNK160054S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
