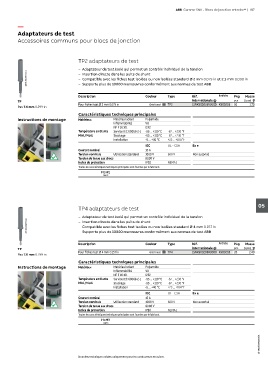

Page 191 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 187

—
Adaptateurs de test
Accessoires communs pour blocs de jonction

TP2 adaptateurs de test
– Adaptateur de test isolé qui permet un contrôle individuel de la tension
1SNK160093V0014 – Insertion directe dans les puits de shunt
– Compatible avec les fiches test isolées ou non isolées standard Ø 2 mm 0.079 in et 2.3 mm 0.090 in
– Supporte plus de 10000 manœuvres conformément aux normes de test ABB

Description Couleur Type Réf. Article Pkg Masse
TP Pour fiches test Ø 2 mm 0.079 in TP2 internationale @ pce (1 pce) g
20
1SNK900203R0000 K900203
1.70
Pas 7.6 mm 0.299 in Gris foncé
Caractéristiques techniques principales
Instructions de montage Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 10 A
Tension nominale Utilisation standard 1000 V 600 V Non autorisé
✔ Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

TP4 adaptateurs de test 05
– Adaptateur de test isolé qui permet un contrôle individuel de la tension
1SNK160093V0014 – Insertion directe dans les puits de shunt
– Compatible avec les fiches test isolées ou non isolées standard Ø 4 mm 0.157 in
– Supporte plus de 10000 manœuvres conformément aux normes de test ABB

Description Couleur Type Réf. Article Pkg Masse
TP internationale @ pce (1 pce) g
Pour fiches test Ø 4 mm 0.157 in Gris foncé TP4 1SNK900205R0000 K900205 20 2.40
Pas 7.6 mm 0.299 in
Caractéristiques techniques principales
Instructions de montage Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 16 A
Tension nominale Utilisation standard 1000 V 600 V Non autorisé
✔ Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

1SNK160036S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
