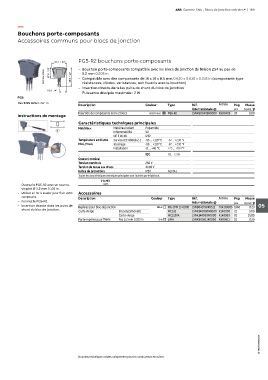

ABB  Gamme SNK - Blocs de jonction entrelec®  |  189


         —
         Bouchons porte-composants
         Accessoires communs pour blocs de jonction




                                    PG5-R2 bouchons porte-composants
                         37.7  1.48"    – Bouchon porte-composants compatible avec les blocs de jonction de liaison ZS4 au pas de
                     1SNK160112F0014  27.8  1.09"  48.9  1.92"    – Compatible avec des composants de 16 x 16 x 8.5 mm 0.630 x 0.630 x 0.335 in (composants type
                                      5.2 mm 0.205 in
                                      résistances, diodes, varistances, non fournis avec le bouchon)
                                       – Insertion directe dans les puits de shunt du bloc de jonction
                      18.9  .74"
                                       – Puissance dissipée maximale : 2 W
         PG5
         Pas 9.95 mm 0.392 in       Description                   Couleur   Type      Réf.        Article  Pkg  Masse
                                                                                      internationale @   pce  (1 pce) g
                                    Insertion de composants entre 2 blocs  Gris foncé  PG5-R2  1SNK900403R0000 K900403  20  8.00
         Instructions de montage
                                    Caractéristiques techniques principales
                                    Matériaux      Matériau isolant  Polyamide
                                                   Inflammabilité  V0
                                                   NF F 16 101    I2F2
                                    Température ambiante  Service IEC 60068-2-1  -55 ... +110 °C  -67 ... +230 °F
                                    Mini./Maxi.    Stockage       -55 ... +110 °C  -67 ... +230 °F
                                                   Installation   -5 ... +40 °C  +23 ... +104 °F
                                                                  IEC       UL - CSA
                                    Courant nominal
                                    Tension nominale              250 V
                                    Tension de tenue aux chocs    4000 V
                                    Indice de protection          IP20      NEMA 1
                                    Toutes les caractéristiques techniques principales sont fournies par le fabricant.

            – Ouvrez le PG5-R2 avec un tourne-  RoHS
           vis plat Ø 3.5 mm 0.138 in.
           – Utilisez un fer à souder pour fixer votre    Accessoires
           composant.               Description                     Couleur  Type     Réf.        Article  Pkg  Masse
            – Fermez le PG5-R2.                                                       internationale @   pce  (1 pce) g
            – Insertion directe dans les puits de   Repères pour bloc de jonction  Blanc  MG-CPM 13 41790 1SNB041790R0512  704179005 1960  0.23 05
           shunt du bloc de jonction.
                                    Carte vierge      En polycarbonate      MC512     1SNK140000R0000 K140000  22  9.00
                                                      Carte vierge          MC512PA   1SNK149999R0000 K149999  20  10.00
                                    Porte-repères pour filerie  Pas 5.2 mm 0.205 in  Gris  UMH  1SNK900611R0000 K900611  10  0.20































                                                                                                                    1SNK160039S0301



                                    Données techniques valides uniquement pour les conducteurs en cuivre.
