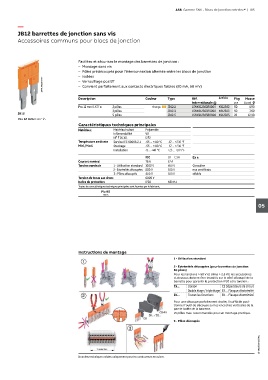

ABB Gamme SNK - Blocs de jonction entrelec® | 185

—
JB12 barrettes de jonction sans vis
Accessoires communs pour blocs de jonction

Facilitez et sécurisez le montage des barrettes de jonction :
– Montage sans vis
– Pôles prédécoupés pour l'interconnexion alternée entre les blocs de jonction
– Isolées
1SNK160239V0014 – Verrouillage positif
– Convient parfaitement aux contacts électriques faibles (20 mA, 50 mV)

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 12 mm 0.472 in 2 pôles Orange JB12-2 1SNK912302R0000 K912302 50 4.90
3 pôles JB12-3 1SNK912303R0000 K912303 50 7.60
JB12 5 pôles JB12-5 1SNK912305R0000 K912305 20 12.90
Pas 12 mm 0.472 in
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
IEC UL - CSA Ex e
Courant nominal 76 A 67 A
Tension nominale 1 - Utilisation standard 1000 V 600 V Consulter
2 - Extrémités découpées 800 V 300 V nos certificats
3 - Pôles découpés 400 V 300 V dédiés
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS
05

Instructions de montage
1 - Utilisation standard
2 - Extrémités découpées (pour barrettes de jonction
50 pôles)
Pour les tensions > 50 V et Uimp > 2.5 KV, les accessoires
ci-dessous doivent être installés sur le côté découpé de la
barrette pour garantir la protection IP20 et la tension :
ZS... Liaison CS Séparateurs de circuit
Double étage / triple étage ES… Flasque d'extrémité
ZK… Toutes les fonctions EK… Flasque d'extrémité
Pour une découpe parfaitement droite, il suffit de posi-
tionner l’outil de découpe sur les encoches verticales de la
partie isolée de la barrette.
15 pôles max. recommandés pour un montage pratique.
3 - Pôles découpés

1SNK160071S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
