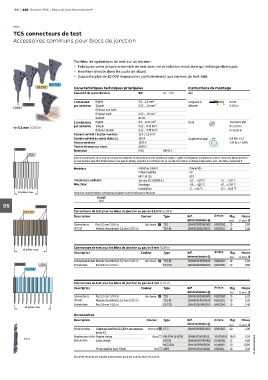

188 | ABB Gamme SNK - Blocs de jonction entrelec®

—
TC5 connecteurs de test
Accessoires communs pour blocs de jonction

Facilitez les opérations de test sur un bornier :
– Fabriquez votre propre ensemble de test avec notre solution modulaire qui mélange divers pas
– Insertion directe dans les puits de shunt
– Supporte plus de 10 000 manœuvres conformément aux normes de test ABB

ES-TC8
ES-TC6 Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail

1 conducteur Rigide 0.2 ... 1.5 mm² Longueur à 8 mm
TC5-R1 par connexion Souple 0.22 ... 1.5 mm² dénuder 0.314 in
TC5
Embout non isolé
Embout isolé 0.22 ... 1.5 mm²
Gabarit A1-B1
2 conducteurs Rigide 0.2 ... 0.75 mm² Outil Tournevis plat
Pas 5.2 mm 0.205 in par connexion Souple 0.22 ... 0.75 mm² Ø 2.5 mm
Embout double 0.22 ... 0.75 mm² Ø 0.098 in
Courant nominal / Section nominale 16 A / 1.5 mm²
Courant nominal de courte durée (1s) 180 A Couple de serrage 0.5 Nm ± 0.1
Tension nominale 1000 V 3.43 lb.in ± 0.885
Tension de tenue aux chocs 8000 V
TC5-R1 Protection IP20 NEMA 1
TC5
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
10 pôles max. Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
05 TC5-R1
ES-TC6 Connecteurs de test pour les blocs de jonction au pas de 5.2 mm 0.205 in
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20

Connecteurs de test pour les blocs de jonction au pas de 6 mm 0.236 in
10 pôles max.
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Connecteurs de test Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.20
TC5-R1 TC5 Entretoises Pas 0.8 mm 0.031 in ES-TC6 1SNK900105R0000 K900105 10 0.80
ES-TC8

Connecteurs de test pour les blocs de jonction au pas de 8 mm 0.315 in
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.20
de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.20
Entretoises Pas 2.8 mm 0.110 in ES-TC8 1SNK900104R0000 K900104 10 1.40
10 pôles max.
Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Porte-torches S'adapte aux deux fiches C2.5-ZDP et aux connecteurs Gris foncé PT-3 1SNK900625R0000 K900625 20 1.00
de test TC5
Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
PT-3 de jonction Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00 1SNK160042S0301
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
Données techniques valides uniquement pour les conducteurs en cuivre.
