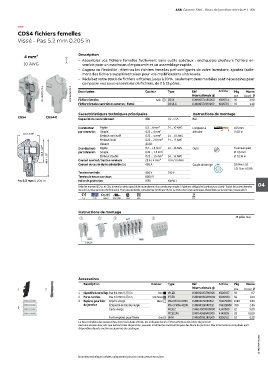

Page 173 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 169

—
CDS4 fichiers femelles
Vissé - Pas 5.2 mm 0.205 in

4 mm² Description
– Assemblez vos fichiers femelles facilement sans outils spéciaux : encliquetez plusieurs fichiers en-
10 AWG semble pour un maximum d'ergonomie et un assemblage rapide.
– Gagnez en flexibilité : éliminez les fichiers femelles pré-configurés de votre inventaire, ajoutez facile-
ment des fichiers supplémentaires pour vos modifications ultérieures.
– Réduisez votre stock de fichiers unitaires jusqu'à 30 % : seulement deux modèles sont nécessaires pour
composer vos sous-ensembles de fichiers, de 2 à 15 pôles.
1SNK160295V0014 1SNK160296V0014 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
Fichiers femelles
1SNK805715R0000
CDS4-E
50
Fichiers femelles sans tétons externes - Fermé Gris CDS4 1SNK805714R0000 K805714 50 3.90
K805715
4.10
Caractéristiques techniques principales Instructions de montage
CDS4 CDS4-E
Capacité de raccordement IEC UL - CSA Rail
1 conducteur Rigide 0.2 ... 4 mm² 24 ... 10 AWG Longueur à 10.5 mm
par connexion Souple 0.22 ... 4 mm² dénuder 0.413 in
22.4 0.88"
Embout non isolé 0.22 ... 4 mm² 24 … 10 AWG
Embout isolé 0.22 ... 2.5 mm² 24 ... 12 AWG
Gabarit A3-B3
24.3 0.96" 2 conducteurs Rigide 0.2 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion
Ø 3.5 mm
Souple
0.22 … 1.5 mm²
39.4 1.55" Courant nominal / Section nominale 0.22 ... 1.5 mm² 24 ... 16 AWG Ø 0.138 in
Embout double
28 A / 10 AWG
29 A / 4 mm²
Courant de courte durée admissible (1s) 480 A Couple de serrage 0.6 Nm ± 0.1
5.31 lb.in ± 0.885
Tension nominale 800 V 300 V
Tension de tenue aux chocs 8000 V
Pas 5.2 mm 0.205 in Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire (conducteurs cuivre). Toutes les autres données 04
ne sont fournies qu'à titre d'information. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le site http://www.abb.fr
CE CB RoHS USR CNR CSA EAC BV
Instructions de montage
15 pôles max.

Accessoires
Description Couleur Type Réf. Article Pkg Masse
1 2 internationale @ pce (1 pce) g
1 Dispositifs de verrouillage Pas 9.4 mm 0.370 in Noir VR-ZD 1SNK900637R0000 K900637 50 0.7
2 Porte-torches Pas 9.4 mm 0.370 in Gris foncé PT-ZD 1SNK900660R0000 K900660 50 1.04
3 Repères pour bloc Repère vierge Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
de jonction Étiquette en bande vierge MG-CPMFA 43196 1SNB043196R0012 704319600 350 2.56
3 Carte vierge MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires, dont les butées d'arrêt, est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Des informations complètes sont
disponibles dans la section accessoires du catalogue.
1SNK164007S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
