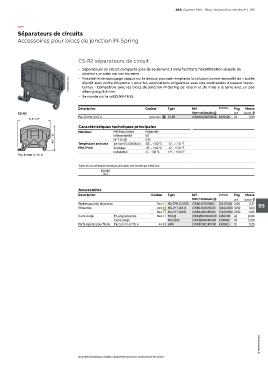

Page 199 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 195

—
Séparateurs de circuits
Accessoires pour blocs de jonction PI-Spring

CS-R2 séparateurs de circuit
– Séparateurs de circuit compacts (pas de seulement 3 mm) facilitant l’identification visuelle de
plusieurs circuits sur vos borniers
– Possibilité de marquage unique sur le dessus pouvant remplacer la solution conventionnelle de « butée
1SNK160240V0014 d’arrêt avec porte-étiquette » pour les applications exigeantes avec des contraintes d’espace impor-
tantes - Compatible avec les blocs de jonction PI-Spring de liaison et de mise à la terre avec un pas
allant jusqu'à 8 mm
– Se monte sur le rail DIN3-TH35

Description Couleur Type Réf. Article Pkg Masse
CS-R2 internationale @ pce (1 pce) g
Pas 30 mm 0.118 in Gris foncé CS-R2 1SNK900106R0000 K900106 20 3.80
61.8 2.67"
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
48.7 1.92" Inflammabilité V0
NF F 16 101
I2F2
Température ambiante
-55 ... +110 °C
Mini./Maxi. Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Stockage
-67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
Pas 3 mm 0.118 in
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Repères pour bloc de jonction Blanc MG-CPM 13 41791 1SNB041791R0612 704179106 1680 0.27 05
Etiquettes Jaune MG-VYT 46415 1SNB046415R0615 704641506 5250 0.04
Blanc MG-VYT 46915 1SNB046915R0615 704691506 5250 0.05
Carte vierge En polycarbonate Blanc MC612 1SNK150000R0000 K150000 22 10.00
Carte vierge MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Pas 5.2 mm 0.205 in Gris UMH 1SNK900611R0000 K900611 10 0.20

1SNK160072S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
