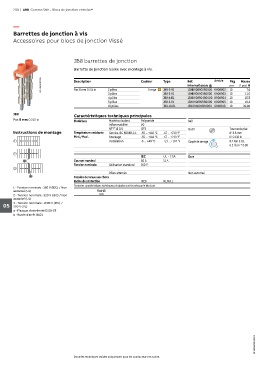

Page 204 - Gamme SNK Blocs de jonction entrelec®

200 | ABB Gamme SNK - Blocs de jonction entrelec®

—
Barrettes de jonction à vis
Accessoires pour blocs de jonction Vissé

JB8 barrettes de jonction
Barrette de jonction isolée avec montage à vis.

1SNK160212F0014 Description 2 pôles Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK908902R0000 K908902
Pas 8 mm 0.315 in
JB8-2-R1
7.6
10
3 pôles Orange JB8-3-R1 1SNK908903R0000 K908903 10 11.6
4 pôles JB8-4-R1 1SNK908904R0000 K908904 10 15.5
5 pôles JB8-5-R1 1SNK908905R0000 K908905 10 19.4
10 pôles JB8-10-R1 1SNK908910R0000 K908910 10 39.00
JB8 Caractéristiques techniques principales
Pas 8 mm 0.315 in Matériaux Matériau isolant Polyamide Rail
Inflammabilité V0
NF F 16 101 I2F3 Outil Tournevis plat
Instructions de montage Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 3.5 mm
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F Ø 0.138 in
1 Installation -5 ... +40 °C +23 ... +104 °F Couple de serrage 0.7 Nm ± 0.1
6.2 lb.in ± 0.88
2
IEC UL - CSA Ex e
Courant nominal 50 A 51 A
a
Tension nominale Utilisation standard 160 V
3
Pôles alternés Non autorisé
b Tension de tenue aux chocs
Indice de protection IP20 NEMA 1
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
1 - Tension nominale : 160 V (IEC) / Non
autorisé (UL)
2 - Tension nominale : 320 V (IEC) / Non RoHS
autorisé (UL)
05 3 - Tension nominale : 1000 V (IEC) /
300 V (UL)
a - Flasque d'extrémité ES10-ST
b - Butée d'arrêt BAZ1

1SNK161061S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
