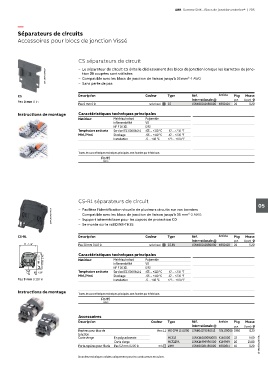

Page 209 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 205

—
Séparateurs de circuits
Accessoires pour blocs de jonction Vissé

CS séparateurs de circuit

1SNK160002F0014 – Le séparateur de circuit CS évite le déclassement des blocs de jonction lorsque les barrettes de jonc-
tion JB coupées sont utilisées
– Compatible avec les blocs de jonction de liaison jusqu'à 16 mm² 4 AWG
– Sans perte de pas

CS Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 0 mm 0 in
Pas 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
Instructions de montage Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F

Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

CS-R1 séparateurs de circuit
05
– Facilitez l'identification visuelle de plusieurs circuits sur vos borniers
1SNK160003F0014 – Compatible avec les blocs de jonction de liaison jusqu'à 35 mm² 0 AWG
– Support intermédiaire pour les capots de protection CO
– Se monte sur le rail DIN3-TH35

CS-R1 Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
71 2.79" Pas 30 mm 0.118 in Gris foncé CS-R1 1SNK900103R0000 K900103 20 5.20

69 2.72" 61.5 2.42" Caractéristiques techniques principales
Polyamide
Matériau isolant
Matériaux
V0
Inflammabilité
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
35 1.38"
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Pas 3 mm 0.118 in Installation -5 ... +40 °C +23 ... +104 °F
Instructions de montage Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS

Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Repères pour bloc de Blanc MG-CPM 13 41790 1SNB041790R0512 704179005 1960 0.23
jonction
Carte vierge En polycarbonate MC512 1SNK140000R0000 K140000 22 9.00
Carte vierge MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Pas 5.2 mm 0.205 in Gris UMH 1SNK900611R0000 K900611 10 0.20 1SNK160018S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
