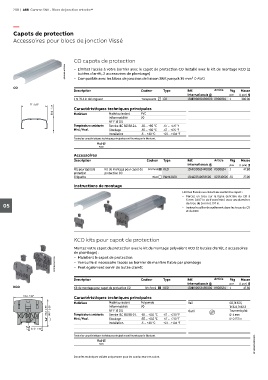

Page 212 - Gamme SNK Blocs de jonction entrelec®

208 | ABB Gamme SNK - Blocs de jonction entrelec®

—
Capots de protection
Accessoires pour blocs de jonction Vissé

CO capots de protection
1SNK160110F0014 – Limitez l'accès à votre bornier avec le capot de protection CO installé avec le kit de montage KCO (2
butées d'arrêt, 2 accessoires de plombage)
– Compatible avec les blocs de jonction de liaison SNK jusqu'à 35 mm² 0 AWG

CO
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
1 m 39.4 in de longueur Transparente CO 1SNK900604R0000 K900604 1 300.00
77 3.03"
30.2 1.19" Caractéristiques techniques principales
Matériau isolant
PVC
Matériaux
Inflammabilité V0
NF F 16 101
Température ambiante Service IEC 60068-2-1 -55 ... +80 °C -67 ... +176 °F
Mini./Maxi. Stockage -55 ... +80 °C -67 ... +176 °F
Installation -5 ... +40 °C +23 ... +104 °F
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
Accessoires
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Kits pour capot de Kit de montage pour capot de Gris foncé KCO 1SNK900624R0000 K900624 1 47.80
protection protection CO
Etiquette Blanc PAM43020 1SNA235106R2600 023510626 20 27.00

Instructions de montage
Limitez l'accès au circuit en scellant le capot :
– Percez un trou sur la ligne centrale du CO à
5 mm 0.197 in de l'extrémité avec un diamètre
de trou de 5 mm 0.197 in.
05 – Insérez le collier de scellement dans les trous du CO
et du KCO.

KCO kits pour capot de protection

Montez votre capot de protection avec le kit de montage polyvalent KCO (2 butées d'arrêt, 2 accessoires
de plombage) :
– Maintient le capot de protection
1SNK160144F0014 – Verrouille si nécessaire l'accès au bornier de manière fiable par plombage
– Peut également servir de butée d'arrêt

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
KCO Kit de montage pour capot de protection CO Gris foncé KCO 1SNK900624R0000 K900624 1 47.80

74.4 2.93" Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide Rail G32, TH 35-7.5,
V0
Inflammabilité
73.2 2.88" 65.7 2.59" Température ambiante NF F 16 101 -55 ... +110 °C -67 ... +230 °F Outil TH 35-15, TH 15-5.5
Tournevis plat
Service IEC 60068-2-1
Ø 4 mm
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F Ø 0.157 in
Installation -5 ... +40 °C +23 ... +104 °F

37.2 1.46"
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
1SNK160045S0301
RoHS
Données techniques valides uniquement pour les conducteurs en cuivre.
