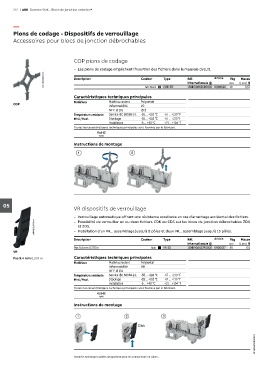

Page 216 - Gamme SNK Blocs de jonction entrelec®

212 | ABB Gamme SNK - Blocs de jonction entrelec®

—
Pions de codage - Dispositifs de verrouillage
Accessoires pour blocs de jonction débrochables

COP pions de codage
– Les pions de codage empêchent l’insertion des fichiers dans le mauvais circuit.
1SNK160298V0014 Description Couleur Type Réf. Article Pkg (1 pce) g
Masse
internationale @
pce
1SNK900636R0000 K900636
3.57
COP-ZD
Gris foncé
10
Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
COP Inflammabilité V0
NF F 16 101 I2F2
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS
Instructions de montage

05 VR dispositifs de verrouillage

– Verrouillage automatique offrant une résistance excellente en cas d’arrachage accidentel des fichiers.
1SNK160315V0014 – Installation d’un VR... assemblage jusqu’à 8 pôles et deux VR... assemblage jusqu’à 15 pôles.
– Possibilité de verrouiller un ou deux fichiers CDK ou CDS sur les blocs de jonction débrochables ZDK
et ZDS.

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 9.4 mm 0.370 in Noir VR-ZD 1SNK900637R0000 K900637 50 6.5
VR
Pas 9.4 mm 0.370 in Caractéristiques techniques principales
Matériaux Matériau isolant Polyacétal
Inflammabilité HB
NF F 16 101
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS
Instructions de montage

1SNK164009S0301

Données techniques valides uniquement pour les conducteurs en cuivre..
