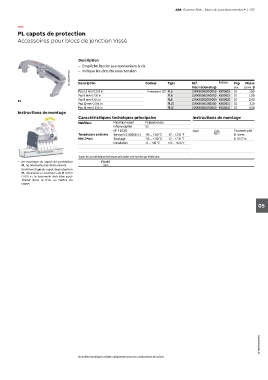

Page 211 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 207

—
PL capots de protection
Accessoires pour blocs de jonction Vissé

Description
– Empêche l'accès aux connexions à vis
– Indique les circuits sous tension
1SNK160096F0014 Description Couleur Type Réf. Article Pkg Masse

internationale @ pce (1 pce) g
Pas 5.2 mm 0.205 in Transparent PL5 1SNK900618R0000 K900618 10 1.50
Pas 6 mm 0.236 in PL6 1SNK900619R0000 K900619 10 1.80
PL Pas 8 mm 0.315 in PL8 1SNK900620R0000 K900620 10 2.60
Pas 10 mm 0.394 in PL10 1SNK900621R0000 K900621 10 3.10
Pas 16 mm 0.630 in PL16 1SNK900622R0000 K900622 10 4.60
Instructions de montage
Caractéristiques techniques principales Instructions de montage
Matériaux Matériau isolant Polycarbonate
Inflammabilité V2
NF F 16 101 Outil Tournevis plat
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F Ø 4 mm
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F Ø 0.157 in
Installation -5 ... +40 °C +23 ... +104 °F

Toutes les caractéristiques techniques principales sont fournies par le fabricant.
– Le montage du capot de protection
PL ne nécessite pas de tournevis. RoHS
– Le démontage du capot de protection
PL nécessite un tournevis de Ø 4 mm
0.160 in, le tournevis doit être posi-
tionné dans le trou au centre du
capot.

05

1SNK160021S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
