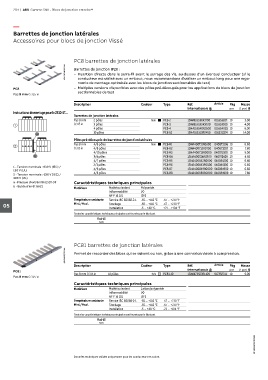

204 | ABB Gamme SNK - Blocs de jonction entrelec®

—
Barrettes de jonction latérales
Accessoires pour blocs de jonction Vissé

PC8 barrettes de jonction latérales
1SNC160112F0014 Barrettes de jonction IP20 :
– Insertion directe dans le serre-fil avant le serrage des vis, au-dessus d’un éventuel conducteur (si le
conducteur est utilisé avec un embout, nous recommandons d’utiliser un embout long pour une ergo-
nomie de montage optimisée avec les blocs de jonction sectionnables de test)
PC8 – Multiples versions disponibles avec des pôles pré-découpés pour les applications de blocs de jonction
Pas 8 mm 0.315 in sectionnables de test
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Instructions de montage pour le ZS10-ST...
Barrettes de jonction latérales
Pas 8 mm 2 pôles Noir PC8-2 1SNA116538R1700 011653817 10 3.00
0.315 in 3 pôles PC8-3 1SNA116539R1000 011653910 10 4.00
1
4 pôles PC8-4 1SNA116540R2500 011654025 10 6.00
10 pôles PC8-10 1SNA163313R2400 016331324 10 14.00
a
Pôles pré-découpés de barrettes de jonction latérales
Pas 8 mm 4/6 pôles Noir PC8-R1 1SNA400711R0600 040071106 10 6.60
2
0.315 in 4/8 pôles PC8-R2 1SNA400712R0700 040071207 10 7.80
4/10 pôles PC8-R3 1SNA400713R0000 040071300 10 9.00
b 3/4 pôles PC8-R4 1SNA400724R0300 040072403 10 4.50
4/7 pôles PC8-R5 1SNA400842R0000 040084200 10 6.60
2/3 pôles PC8-R6 1SNA400843R0000 040084300 10 6.60
1 - Tension nominale : 630 V (IEC) / 4/6 pôles PC8-R7 1SNA400849R0000 040084900 10 6.60
150 V (UL)
2 - Tension nominale : 630 V (IEC) / 4/8 pôles PC8-R8 1SNA400850R0000 040084900 10 7.80
300 V (UL)
a - Flasque d'extrémité ES10-ST Caractéristiques techniques principales
b - Butée d'arrêt BAZ1 Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
05 Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation
-5 ... +40 °C
+23 ... +104 °F
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

PC81 barrettes de jonction latérales
1SNC160537F0014 Permet de raccorder des blocs qui se suivent ou non, grâce à une connexion vissée à compression.

Description Couleur Type Réf. Article Pkg Masse
PC81 internationale @ pce (1 pce) g
Pas 8 mm 0.315 in 10 pôles Gris PC81-10 1SNA173523R1100 017352311 10 5.00
Pas 8 mm 0.315 in
Caractéristiques techniques principales
Matériaux Matériau isolant Laiton/polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C -23 ... +104 °F
Toutes les caractéristiques techniques principales sont fournies par le fabricant.
RoHS

1SNK161060S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
