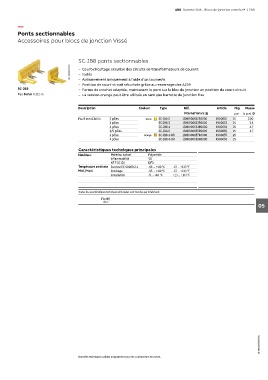

Page 213 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 209

—
Ponts sectionnables
Accessoires pour blocs de jonction Vissé

SC-JB8 ponts sectionnables
1SNK160221F0014 – Court-circuitage sécurisé des circuits de transformateurs de courant
– Isolés
– Actionnement uniquement à l’aide d’un tournevis
– Position de court-circuit sécurisée grâce au resserrage des AJS9
SC-JB8 – Forme de crochet adaptée, maintenant le pont sur le bloc de jonction en position de court-circuit
Pas 8 mm 0.315 in – La version orange peut être utilisée en tant que barrette de jonction fixe

Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Pas 8 mm 0.315 in 2 pôles Jaune SC-JB8-2 1SNK900652R0000 K900652 25 2.00
3 pôles SC-JB8-3 1SNK900653R0000 K900653 25 3.4
4 pôles SC-JB8-4 1SNK900654R0000 K900654 25 4.7
3/5 pôles SC-JB8-5 1SNK900655R0000 K900655 25 4.7
3 pôles Orange SC-JB8-3-OR 1SNK900657R0000 K900657 25
4 pôles SC-JB8-4-OR 1SNK900658R0000 K900658 25

Caractéristiques techniques principales
Matériaux Matériau isolant Polyamide
Inflammabilité V0
NF F 16 101 I2F3
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
Installation -5 ... +40 °C +23 ... +104 °F

Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS
05

1SNK161063S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
