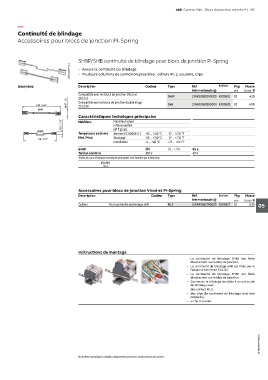

Page 201 - Gamme SNK Blocs de jonction entrelec®

ABB Gamme SNK - Blocs de jonction entrelec® | 197

—
Continuité de blindage
Accessoires pour blocs de jonction PI-Spring

SHBP/SHB continuité de blindage pour blocs de jonction PI-Spring
1SNK160267F0014 – Assure la continuité du blindage
– Plusieurs solutions de connexion possibles : colliers RILS, soudure, clips

SHBP/SHB Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Compatible avec les blocs de jonction ZK2.5 et SHBP 1SNK900601R0000 K900601 20 4.10
ZK2.5-S
13.67 .54" Compatible avec les blocs de jonction double étage
128 5.04" ZS et ZK SHB 1SNK900602R0000 K900602 20 4.90
SHB
Caractéristiques techniques principales
12.2 0.48" Matériaux Matériau isolant
Inflammabilité
Température ambiante Service IEC 60068-2-1 -55 ... +110 °C -67 ... +230 °F
SHBP NF F 16 101
Mini./Maxi. Stockage -55 ... +110 °C -67 ... +230 °F
116 4.57"
Installation -5 ... +40 °C +23 ... +104 °F
SHBP IEC UL - CSA Ex e
Tension nominale 100 V 50 V
Toutes les caractéristiques techniques principales sont fournies par le fabricant.

RoHS

Accessoires pour blocs de jonction Vissé et PI-Spring
Description Couleur Type Réf. Article Pkg Masse
internationale @ pce (1 pce) g
Colliers Pour continuité de blindage SNK RILS 1SNK900627R0000 K900627 10 0.30 05

Instructions de montage
– La continuité de blindage SHBS est fixée
directement sur le bloc de jonction.
– La continuité de blindage SHB est fixée sur le
flasque d'extrémité ES4-D2.
– La continuité de blindage SHBP est fixée
directement sur le bloc de jonction.
– Connectez le blindage de câble à la continuité
de blindage avec :
– des colliers RILS,
– des clips (la continuité de blindage doit être
préparée),
– un fer à souder.

1SNK160044S0301

Données techniques valides uniquement pour les conducteurs en cuivre.
