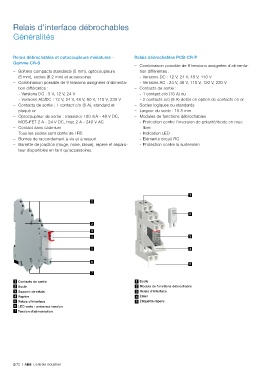

Relais d'interface débrochables

Généralités

Relais débrochables et optocoupleurs miniatures - Relais débrochables PCB-CR-P
Gamme CR-S
– Combinaison possible de 9 tensions assignées d'alimenta-
– Boîtiers compacts standards (5 mm), optocoupleurs tion différentes :
(5 mm), socles (6.2 mm) et accessoires - Versions DC : 12 V, 24 V, 48 V, 110 V
– Combinaison possible de 9 tensions assignées d'alimenta- - Versions AC : 24 V, 48 V, 110 V, 120 V, 230 V
tion différentes : – Contacts de sortie :
- Versions DC : 5 V, 12 V, 24 V - 1 contact c/o (16 A) ou
- Versions AC/DC : 12 V, 24 V, 48 V, 60 V, 110 V, 230 V - 2 contacts c/o (8 A) dotés en option de contacts en or
– Contacts de sortie : 1 contact c/o (6 A), standard et – Socles logiques ou standards
plaqué or – Largeur du socle : 15.5 mm
– Optocoupleur de sortie : transistor 100 mA - 48 V DC, – Modules de fonctions débrochables
MOS-FET 2 A - 24 V DC, triac 2 A - 240 V AC - Protection contre l'inversion de polarité/diode en roue
– Contact sans cadmium libre
– Tous les socles sont dotés de LED - Indication LED
– Bornes de raccordement à vis et à ressort - Eléments circuit RC
– Barrette de jonction (rouge, noire, bleue), repère et sépara- - Protection contre la surtension
teur disponibles en tant qu'accessoires.

1
1

2

2
3
4 3

4 4

6
4
7

1 Contacts de sortie 1 Socle
2 Socle 2 Module de fonctions débrochable
3 Support de relais 3 Relais d'interface
4 Repère 4 Étrier
4 Relais d'interface 4 Étiquette repère
6 LED verte : présence tension
7 Tension d'alimentation
