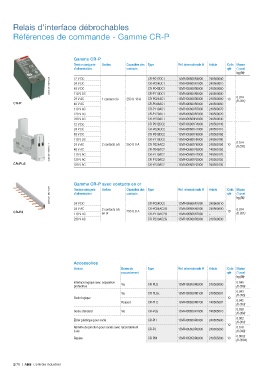

Page 130 - Controle-industriel

Relais d'interface débrochables

Références de commande - Gamme CR-P

Gamme CR-P
Tension assignée Sorties Capacités des Type Réf. internationale @ Article Colis Masse
d'alimentation contacts qté (1 pce)
kg (lb)
CR-P012DC1
12 V DC
1SVR405600R4000
240560040
2CDC 291 045 F0004 24 V DC CR-P024DC1 1SVR405600R1000 240560010
240560060
CR-P048DC1
48 V DC
1SVR405600R6000
110 V DC
24 V AC 1 contact c/o 250 V, 16 A CR-P110DC1 1SVR405600R8000 240560080 10 0.014
CR-P024AC1
1SVR405600R0000
240560000
CR-P 48 V AC CR-P048AC1 1SVR405600R5000 240560050 (0.031)
110 V AC CR-P110AC1 1SVR405600R7000 240560070
120 V AC CR-P120AC1 1SVR405600R2000 240560020
230 V AC CR-P230AC1 1SVR405600R3000 240560030
12 V DC CR-P012DC2 1SVR405601R4000 240560140
24 V DC CR-P024DC2 1SVR405601R1000 240560110
48 V DC CR-P048DC2 1SVR405601R6000 240560160
110 V DC 2 contacts c/o 250 V, 8 A CR-P110DC2 1SVR405601R8000 240560180 10 0.014
1SVR405601R0000
240560100
24 V AC
CR-P024AC2
2CDC 291 006 F0011 48 V AC CR-P048AC2 1SVR405601R5000 240560150 (0.031)
1SVR405601R7000
240560170
CR-P110AC2
110 V AC
CR-PLS 120 V AC CR-P120AC2 1SVR405601R2000 240560120
240560130
230 V AC
CR-P230AC2
1SVR405601R3000
Gamme CR-P avec contacts en or Réf. internationale @ Article Colis Masse
2CDC 291 004 F0007 d'alimentation contacts qté (1 pce)
Capacités des Type
Tension assignée
Sorties
kg (lb)
24 V DC
24 V AC 2 contacts c/o CR-P024DC2 1SVR405606R1000 240560610 0.014
240560600
1SVR405606R0000
CR-P024AC2G
CR-PJ en or 250 V, 8 A 10
110 V AC CR-P110AC2G 1SVR405606R7000 – (0.031)
230 V AC CR-P230AC2G 1SVR405606R3000 240560630
Accessoires
Version Borne de Type Réf. internationale @ Article Colis Masse
raccordement qté (1 pce)
kg (lb)
Interface logique avec séparation Vis CR-PLS 1SVR405650R0000 240565000 0.045
protectrice (0.099)
0.043
Vis CR-PLSx 1SVR405650R0100 240565001 (0.095)
Socle logique 10
Ressort CR-PLC 1SVR405650R0200 240565002 0.042
(0.093)
0.038
Socle standard Vis CR-PSS 1SVR405650R1000 240565010
(0.084)
0.002
Étrier plastique pour socle CR-PH 1SVR405659R0000 240565900 (0.004)
10
Barrette de jonction pour socles avec raccordement CR-PJ 1SVR405658R5000 240565850 0.018
à vis (0.040)
0.0002
Repère CR-PM 1SVR405658R0000 240565800 10
(0.0004)

2/76 | ABB Contrôle industriel
