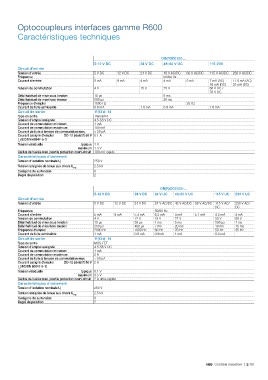

Optocoupleurs interfaces gamme R600

Caractéristiques techniques

OB(R)IC0100-...
5-12 V DC 24 V DC 48-60 V UC 115-230
Circuit d'entrée
Tension d'entrée 5 V DC 12 V DC 24 V DC 48 V AC/DC 60 V AC/DC 115 V AC/DC 230 V AC/DC
Fréquence - 50/60 Hz
Courant d'entrée 5 mA 9 mA 4 mA 4 mA 5 mA 7 mA (AC) 11.5 mA (AC)
16 mA (DC) 25 mA (DC)
Tension de commutation 4 V 15 V 25 V 60 V AC /
70 V DC
Délai habituel de mise sous tension 10 µs 5 ms
Délai habituel de mise hors tension 500 µs 20 ms
Fréquence d'emploi 1000 Hz 20 Hz
Courant de fuite admissible 0.9 mA 1.0 mA 0.9 mA 1.6 mA
Circuit de sortie 11(13+)- 14
Type de sortie Transistor
Tension d'emploi assignée 4.5-58 V DC
Courant de commutation minimum 1 mA
Courant de commutation maximum 100 mA
Courant de fuite à tension de commutation max. < 50 µA
Courant assigné d'emploi DC-12 (résistif) 58 V 0.1 A
I (IEC/EN 60947-5-1)
e
Tension résiduelle typique 1 V
maximum 1.3 V
Calibre de fusible max. pour la protection court-circuit 100 mA rapide
Caractéristiques d'isolement
Tension d'isolation nominale U 250 V
i
Tension assignée de tenue aux chocs U 2.5 kV
imp
Catégorie de surtension II
Degré de pollution 2

OB(R)OC2000-...
5-12 V DC 24 V DC 24 V UC 48-60 V UC 115 V UC 230 V UC
Circuit d'entrée
Tension d'entrée 5 V DC 12 V DC 24 V DC 24 V AC/DC 48 V AC/DC 60 V AC/DC 115 V AC/ 230 V AC/
DC DC
Fréquence - 50/60 Hz
Courant d'entrée 5 mA 9 mA 5.4 mA 6.3 mA 4 mA 5.1 mA 4.2 mA 4 mA
Tension de commutation 4 V 12 V 15 V 27 V 50 V 80 V
Délai habituel de mise sous tension 15 µs 30 µs 1 ms 5 ms 500 µs 1 ms
Délai habituel de mise hors tension 250 µs 400 µs 7 ms 20 ms 10 ms 15 ms
Fréquence d'emploi 2000 Hz 1000 Hz 60 Hz 20 Hz 50 Hz 35 Hz
Courant de fuite admissible 1 mA 0.8 mA 0.9mA 1 mA 0.3 mA
Circuit de sortie 11(13+)- 14
Type de sortie MOS-FET
Tension d'emploi assignée 4.5-58 V DC
Courant de commutation minimum 1 mA
Courant de commutation maximum 2 A
Courant de fuite à tension de commutation max. < 50 µA
Courant assigné d'emploi DC-12 (résistif) 58 V 2 A
I (IEC/EN 60947-5-1)
e
Tension résiduelle typique 0.1 V
maximum 0.5 V
Calibre de fusible max. pour la protection court-circuit 2 A ultra-rapide
Caractéristiques d'isolement
Tension d'isolation nominale U 250 V
i
Tension assignée de tenue aux chocs U imp 2.5 kV
Catégorie de surtension II
Degré de pollution 2

ABB Contrôle industriel | 2/101
